AN1413 ATK-SIM900(A) GSM/GPRS 模块升级说明
本文档分为如下几部分:
1, ATK-SIM900(A) GSM/GPRS 模块升级后的差别
2, 刷新固件步骤
3, 验证
1、ATK-SIM900(A)模块升级后的差别
本文档,我们将指导大家如何升级 ATK-SIM900(A)模块,在原有功能的基础之上,增加了彩
信发送和接收功能、DTMF 解码功能和基站定位功能,同时,我们可以支持联通或移动的 3G GSM
卡。不过,由于该基站定位使用的是 Google 公司的服务,但是 Google 公司从 2014 年 7 月份开
始,关闭了相应的服务,基站定位功能暂时无法正常使用,后续将会做出进一步的改进,成功
之后再更新教程,另行通知大家。特别注意:本文档升级固件的教程不仅适用于 ATK-SIM900A
模块,同样也适用于 ATK-SIM900 模块,但是两者所需要的固件不同,其它指令和步骤完全兼
容,这里仅以 ATK-SIM900A 为例讲解。)
2、刷新固件步骤
在刷新固件升级之前,请务必做好前期准备工作,以保证升级时的正确性:
2.1 需要用到的硬件及资源如下
1)一个 ATK-SIM900A 模块(或者是一个 ATK-SIM900 模块)。
2)一根 USB 转 RS232 串口线。
3) DC12V 1A 通用型电源适配器(或者是 DC5V 2A 的通用型电源适配器);
4) 固件升级文件,文件所在路径:ATK-SIM900A 模块资料\3,配套软件\SIM900 Series 固
件\ SIM900A_ENHANCE(增强版本).rar,注意要先解压。另外,SIM900 版本对应固件:
SIM900_ENHANCE(增强版本).rar,在使用的时候注意根据自己的模块选择对应固件。
5) 固件升级工具,工具所在路径:ATK-SIM900A 模块资料\3,配套软件\SIM900 Series 升
级软件,注意:SIM900 和 SIM900A 都是通过这个工具升级的。
2.2、刷新固件步骤
2.2.1 查询版本号
首先连接好硬件,打开串口助手,文件路径在:ATK-SIM900A 模块资料\3,配套软件\
串口调试助手。请先选择正确的 COM 口(连接到 ATK-SIM900A 模块的 COM 端口,我电脑
是 COM4), 然后设置波特率为 115200,勾选发送新行(必选!即 XCOM 自动添加回车换
行功能),如下图 2.2.1.1 所示。在升级固件之前可以先通过发送:AT+CGMR,查询当前
ATK-SIM900A 模 块 固 件 版 本 。 由 下 图 2.2.1.1 红 色 框 内 可 知 , 返 回 :
Revision:1137B13SIM900A64_ST(SIM900 对应:Revision:1137B13SIM900M64_ST),说明没有
升级,此时一定要关闭串口助手,请按照下面 2.2.2 小节的内容升级固件,升级后的固件
版本为:1137B01SIM900A64_ST_ENHANCE(ATK-SIM900 对应:Revision:1137B03SIM900M64_ST_
ENHANCE)。所以,如果你查询到的版本为:1137B01SIM900A64_ST_ENHANCE(ATK-SIM900 对
应:Revision:1137B03SIM900M64_ST_ ENHANCE),那么说明该模块已经是升级过了的,无
www.openedv.com 开源电子网 2014-09-13
www.alientek.com
ALIENTEK STM32 开发板
AN1413
需再升级。
图 2.2.1.1 固件版本查询
2.2.2 升级固件
1、 首先,模块连接好串口线和电源,并按下 K1 电源总开关,此时蓝色电源灯亮起,但是:
不要长按 KEY_UP 开机!!;
2、 在电脑上运行升级工具:SIM900 Series download Tools Develop 1.9(升级工具所在路径:
ATK-SIM900A 模块资料\3,配套软件\SIM900 Series 升级软件),如图 2.2.2.1 所示:
www.openedv.com 开源电子网 2014-09-13
www.alientek.com
ALIENTEK STM32 开发板
AN1413

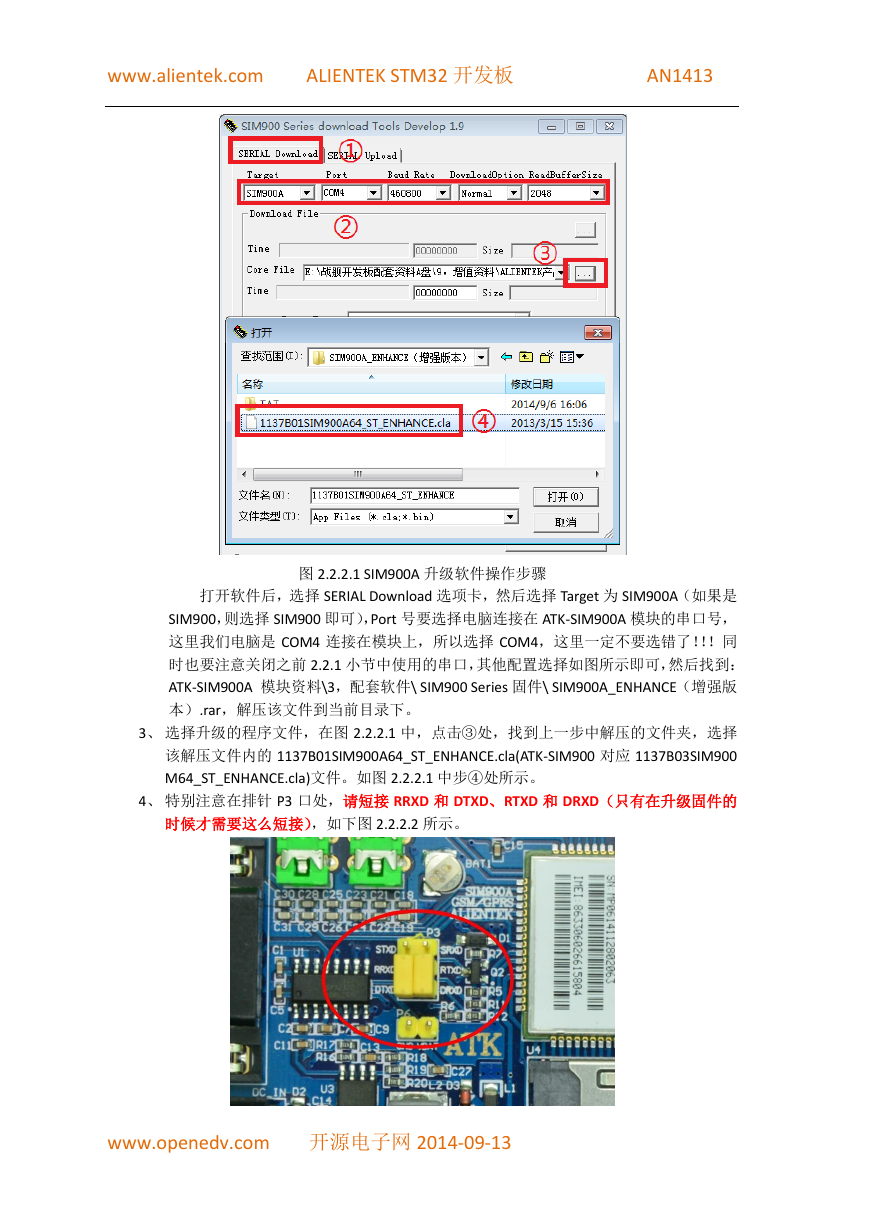

图 2.2.2.1 SIM900A 升级软件操作步骤
打开软件后,选择 SERIAL Download 选项卡,然后选择 Target 为 SIM900A(如果是
SIM900,则选择 SIM900 即可),Port 号要选择电脑连接在 ATK-SIM900A 模块的串口号,
这里我们电脑是 COM4 连接在模块上,所以选择 COM4,这里一定不要选错了!!!同
时也要注意关闭之前 2.2.1 小节中使用的串口,其他配置选择如图所示即可,然后找到:
ATK-SIM900A 模块资料\3,配套软件\ SIM900 Series 固件\ SIM900A_ENHANCE(增强版
本).rar,解压该文件到当前目录下。
3、 选择升级的程序文件,在图 2.2.2.1 中,点击③处,找到上一步中解压的文件夹,选择
该解压文件内的 1137B01SIM900A64_ST_ENHANCE.cla(ATK-SIM900 对应 1137B03SIM900
M64_ST_ENHANCE.cla)文件。如图 2.2.2.1 中步④处所示。
4、 特别注意在排针 P3 口处,请短接 RRXD 和 DTXD、RTXD 和 DRXD(只有在升级固件的
时候才需要这么短接),如下图 2.2.2.2 所示。
www.openedv.com 开源电子网 2014-09-13
www.alientek.com
ALIENTEK STM32 开发板
AN1413

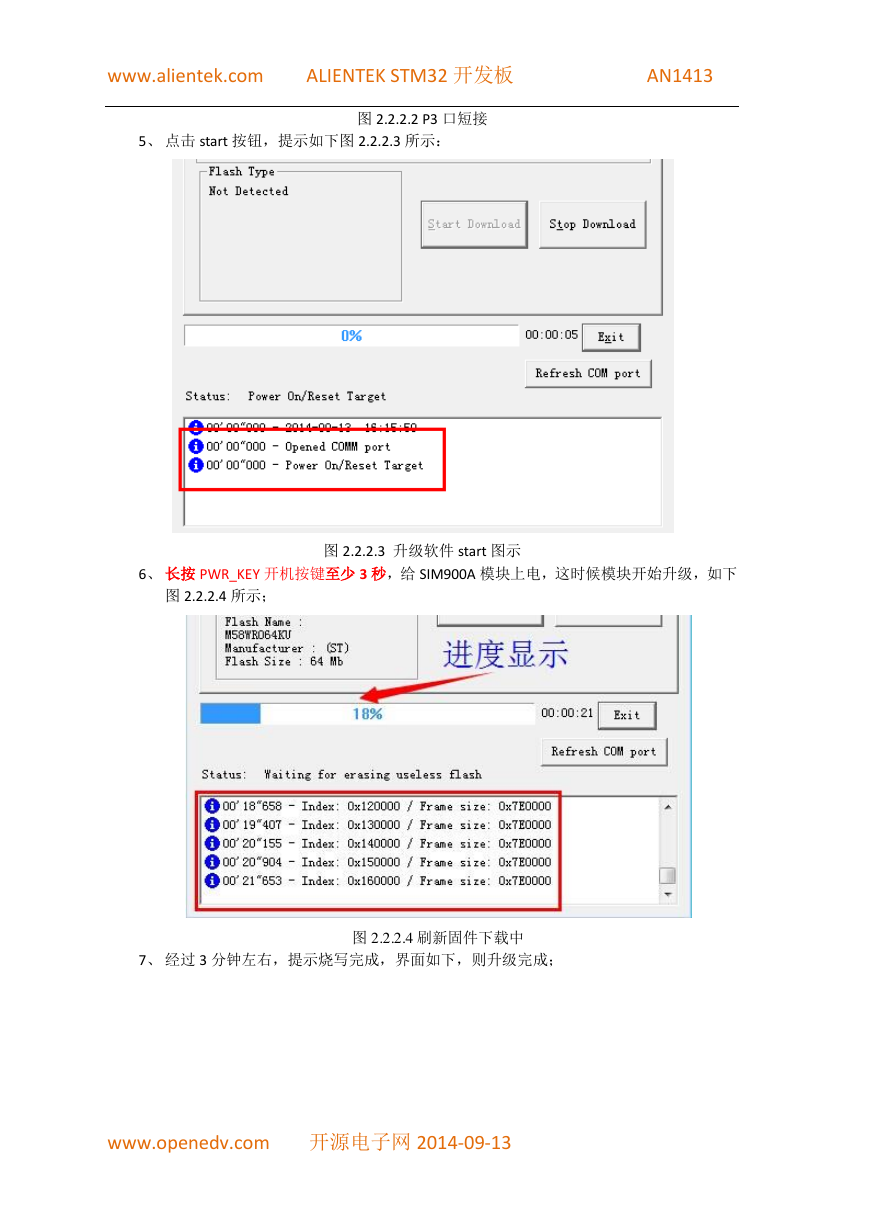

5、 点击 start 按钮,提示如下图 2.2.2.3 所示:
图 2.2.2.2 P3 口短接
6、 长按 PWR_KEY 开机按键至少 3 秒,给 SIM900A 模块上电,这时候模块开始升级,如下
图 2.2.2.3 升级软件 start 图示
图 2.2.2.4 所示;
7、 经过 3 分钟左右,提示烧写完成,界面如下,则升级完成;
图 2.2.2.4 刷新固件下载中
www.openedv.com 开源电子网 2014-09-13
www.alientek.com
ALIENTEK STM32 开发板
AN1413

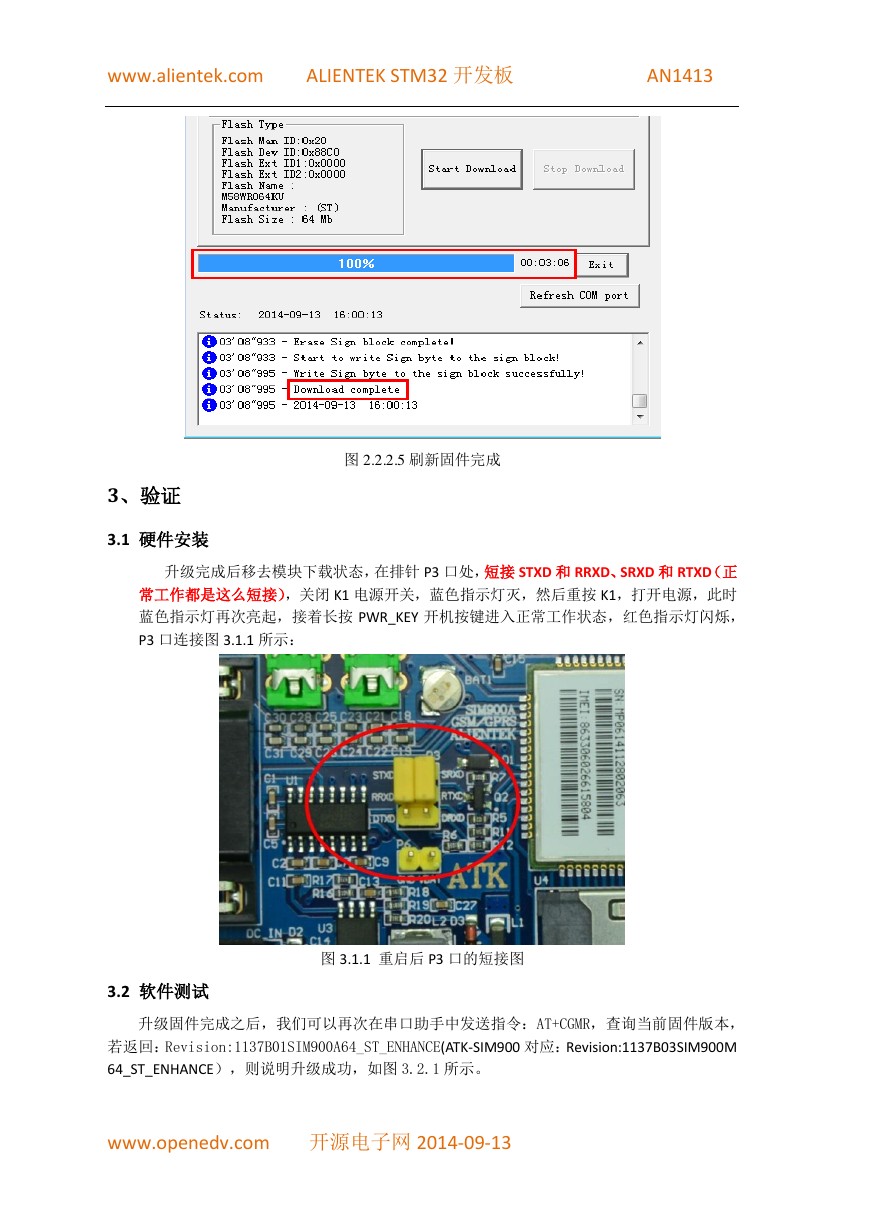

图 2.2.2.5 刷新固件完成
3、验证
3.1 硬件安装
升级完成后移去模块下载状态,在排针 P3 口处,短接 STXD 和 RRXD、SRXD 和 RTXD(正
常工作都是这么短接),关闭 K1 电源开关,蓝色指示灯灭,然后重按 K1,打开电源,此时
蓝色指示灯再次亮起,接着长按 PWR_KEY 开机按键进入正常工作状态,红色指示灯闪烁,
P3 口连接图 3.1.1 所示:
图 3.1.1 重启后 P3 口的短接图
3.2 软件测试
升级固件完成之后,我们可以再次在串口助手中发送指令:AT+CGMR,查询当前固件版本,
若返回:Revision:1137B01SIM900A64_ST_ENHANCE(ATK-SIM900 对应:Revision:1137B03SIM900M
64_ST_ENHANCE),则说明升级成功,如图 3.2.1 所示。
www.openedv.com 开源电子网 2014-09-13
www.alientek.com
ALIENTEK STM32 开发板
AN1413
图 3.2.1 串口助手验证界面
至此,关于 ATK-SIM900A GSM/GPRS 模块的升级固件的操作,我们就讲完了,本文档详
细介绍了 ATK-SIM900A 升级固件的操作步骤,本文档也适用于 ATK-SIM900 模块的升级,但
一定要注意两者的固件文件不同。通过固件升级之后,我们可以在现有模块的基础之上获取包
括彩信和 DMTF 解码等更多的功能。
