Espressif_AT指令使用示例.PDF

发布时间：2022-04-13 发布人：admin 分类：互联网 资料大小：0.43M 资料格式：pdf 举报 版权申诉
第1页 / 共8页
第2页 / 共8页
第3页 / 共8页
第4页 / 共8页
第5页 / 共8页
第6页 / 共8页
第7页 / 共8页
第8页 / 共8页
资料共8页，全文预览结束

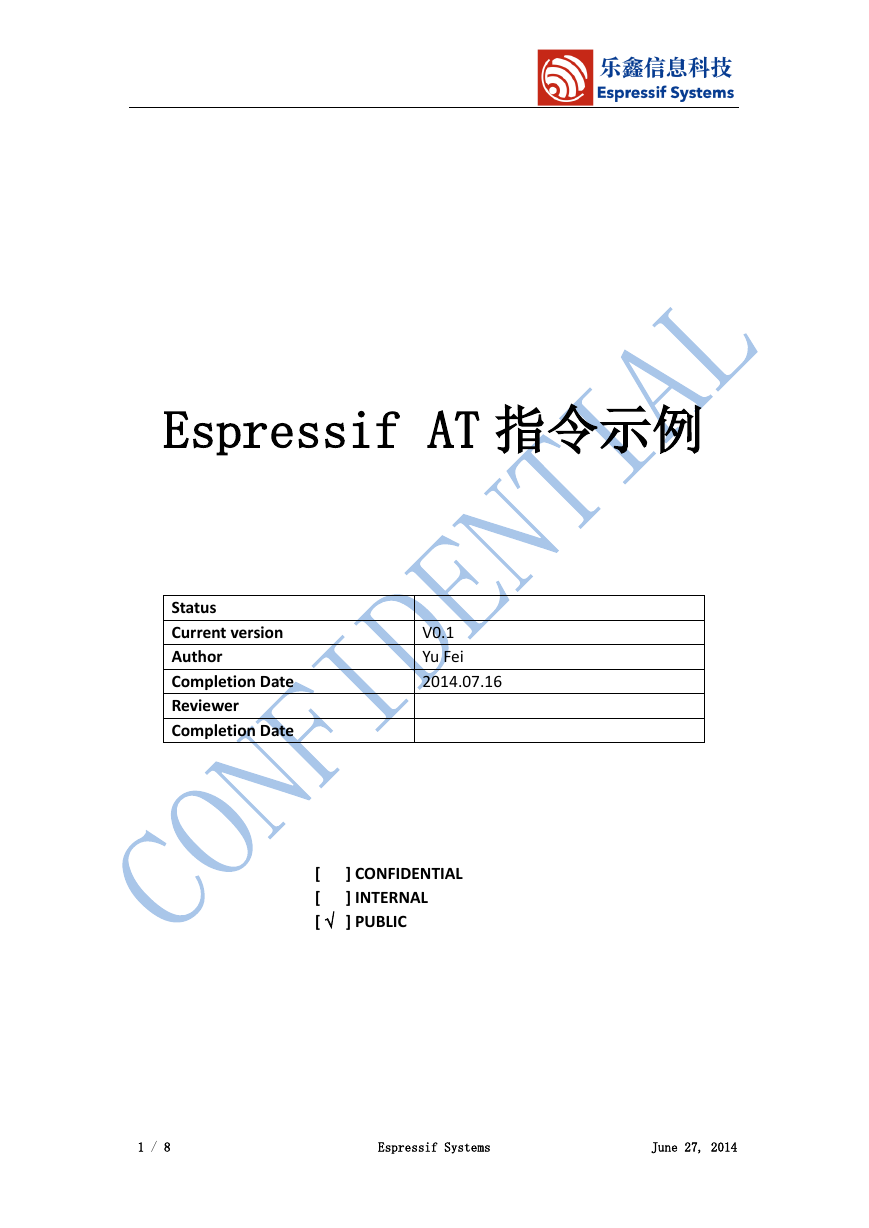

    Espressif AT 指令示例 Status Current version Author Completion Date Reviewer Completion Date V0.1 Yu Fei 2014.07.16 ] CONFIDENTIAL ] INTERNAL [ [ [  ] PUBLIC 1 / 8 Espressif Systems June 27, 2014

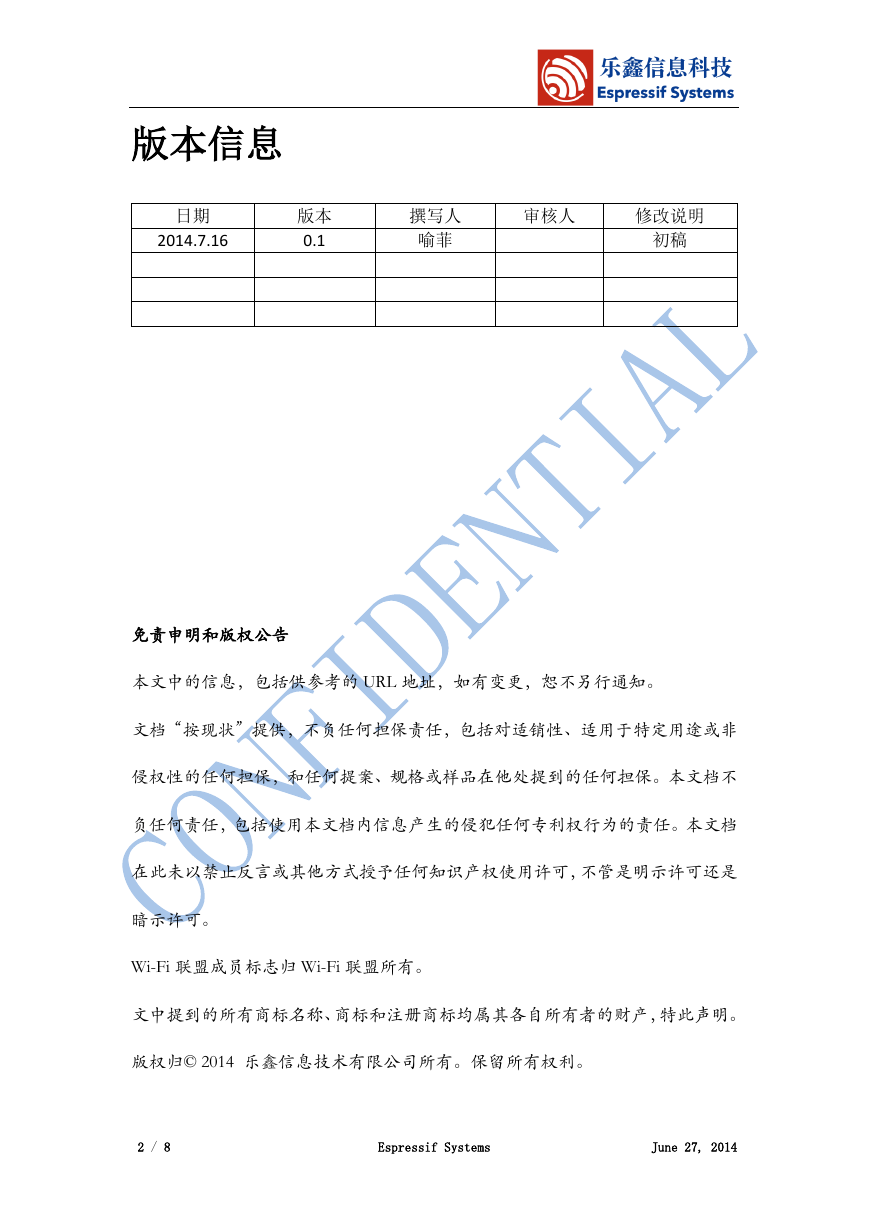

    版本信息 日期 2014.7.16 版本 0.1 撰写人 喻菲 审核人 修改说明 初稿 免责申明和版权公告 本文中的信息，包括供参考的 URL 地址，如有变更，恕不另行通知。 文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非 侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。本文档不 负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。本文档 在此未以禁止反言或其他方式授予任何知识产权使用许可，不管是明示许可还是 暗示许可。 Wi-Fi 联盟成员标志归 Wi-Fi 联盟所有。 文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。 版权归© 2014 乐鑫信息技术有限公司所有。保留所有权利。 2 / 8 Espressif Systems June 27, 2014
    目录 版本信息 ........................................................................................................................ 2 目录 ................................................................................................................................ 3 1、 前言 ..................................................................................................................... 4 2、 使用指南 ............................................................................................................. 5 2.1. 单连接 client ....................................................................................................... 5 2.2. 单连接 server ...................................................................................................... 7 3 / 8 Espressif Systems June 27, 2014

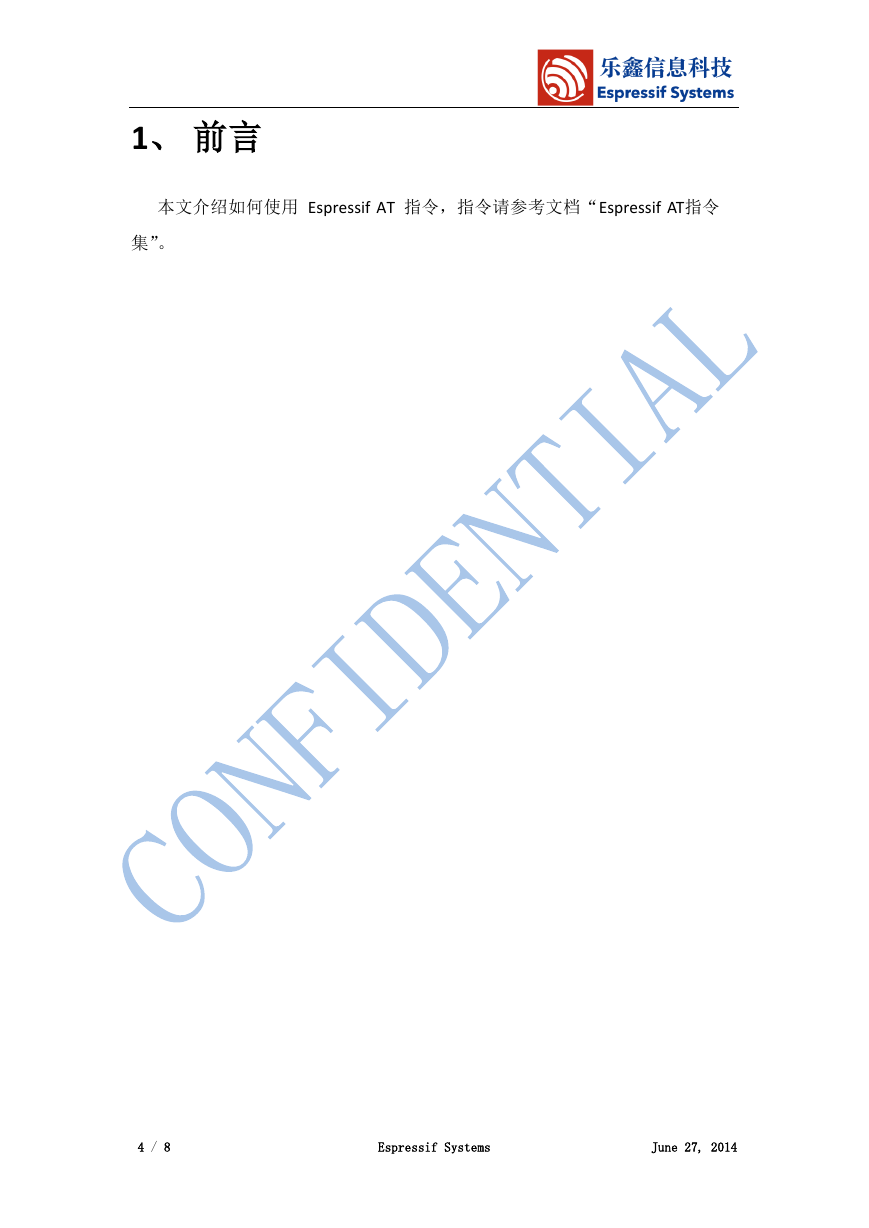

    1、 前言 本文介绍如何使用 Espressif AT 指令，指令请参考文档“Espressif AT指令 集”。 4 / 8 Espressif Systems June 27, 2014

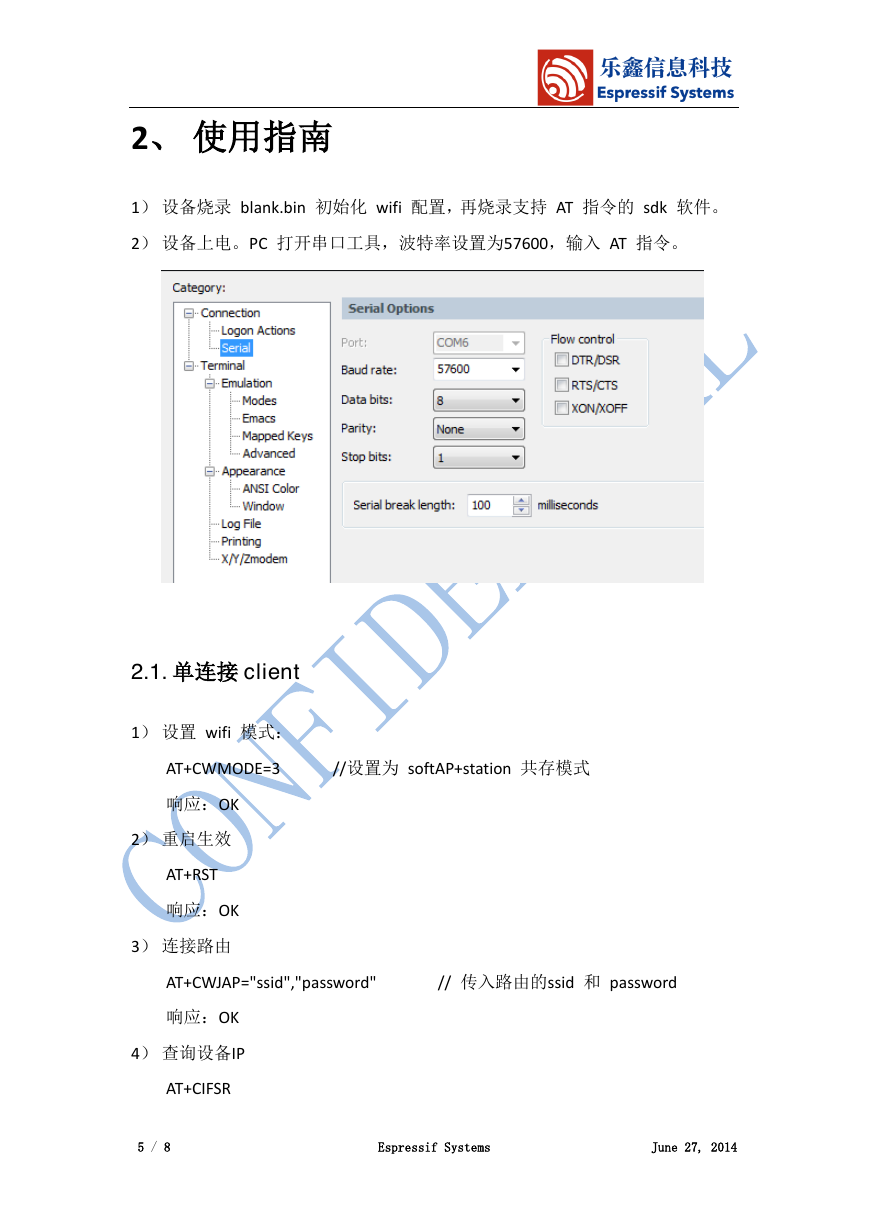

    2、 使用指南 1） 设备烧录 blank.bin 初始化 wifi 配置，再烧录支持 AT 指令的 sdk 软件。 2） 设备上电。PC 打开串口工具，波特率设置为57600，输入 AT 指令。 2.1. 单连接 client 1） 设置 wifi 模式： AT+CWMODE=3 //设置为 softAP+station 共存模式 响应：OK 2） 重启生效 AT+RST 响应：OK 3） 连接路由 AT+CWJAP="ssid","password" // 传入路由的ssid 和 password 响应：OK 4） 查询设备IP AT+CIFSR 5 / 8 Espressif Systems June 27, 2014

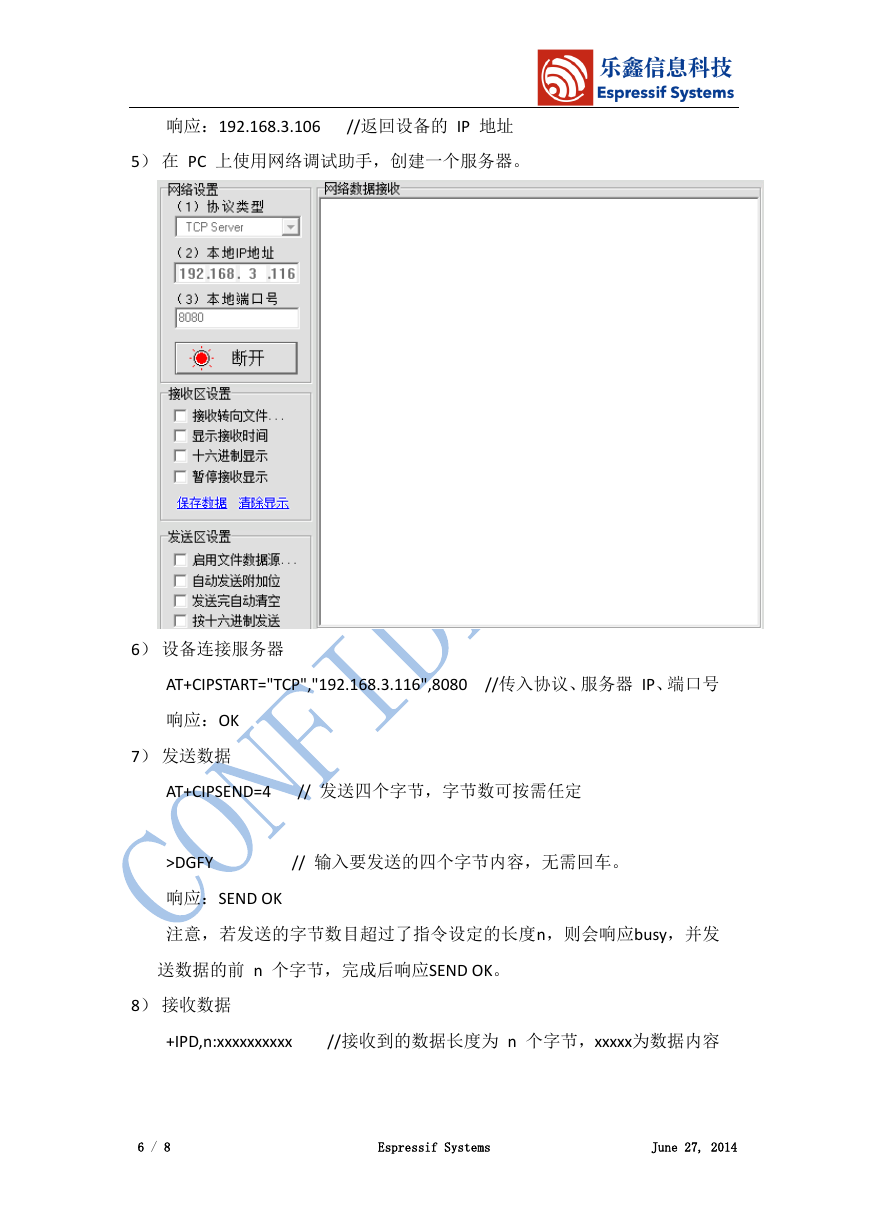

    响应：192.168.3.106 //返回设备的 IP 地址 5） 在 PC 上使用网络调试助手，创建一个服务器。 6） 设备连接服务器 AT+CIPSTART="TCP","192.168.3.116",8080 //传入协议、服务器 IP、端口号 响应：OK 7） 发送数据 AT+CIPSEND=4 // 发送四个字节，字节数可按需任定 >DGFY // 输入要发送的四个字节内容，无需回车。 响应：SEND OK 注意，若发送的字节数目超过了指令设定的长度n，则会响应busy，并发 送数据的前 n 个字节，完成后响应SEND OK。 8） 接收数据 +IPD,n:xxxxxxxxxx //接收到的数据长度为 n 个字节，xxxxx为数据内容 6 / 8 Espressif Systems June 27, 2014

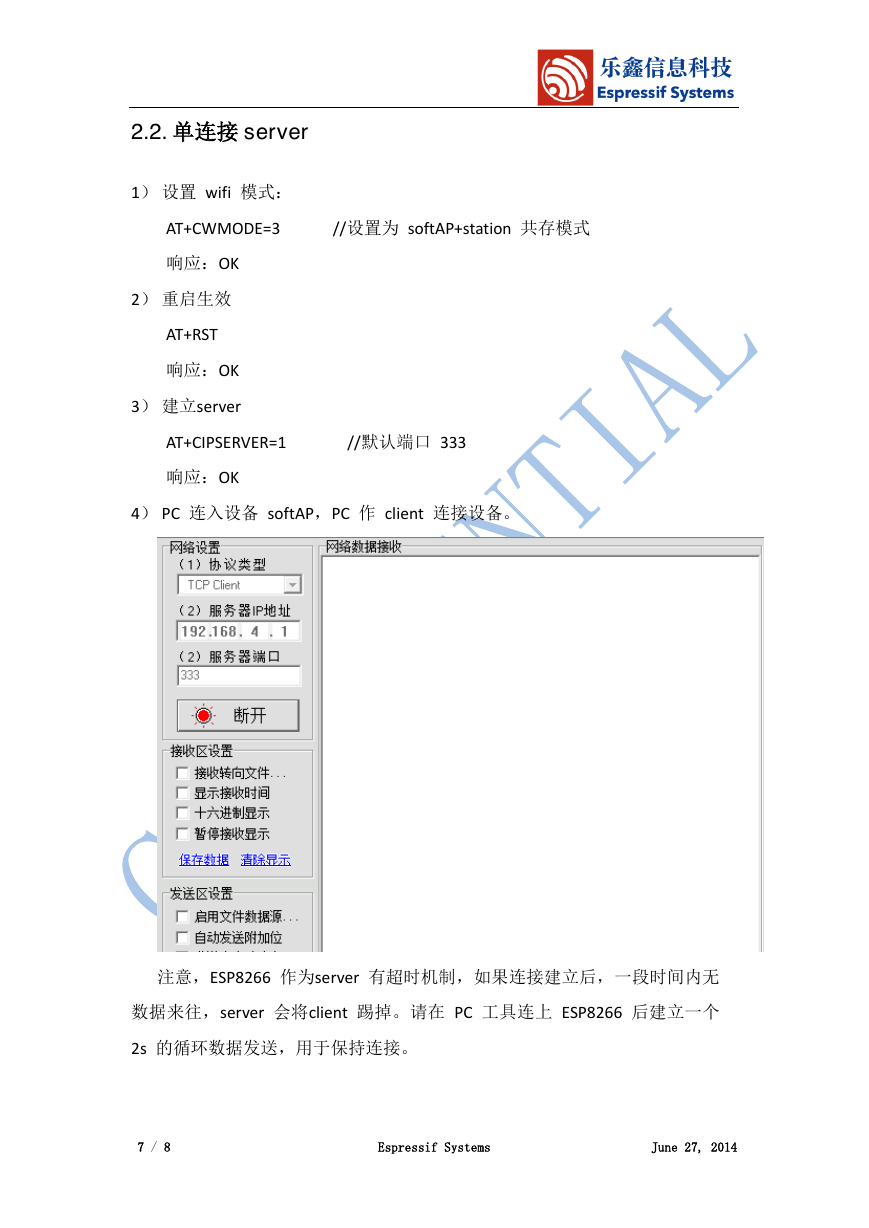

    2.2. 单连接 server 1） 设置 wifi 模式： AT+CWMODE=3 //设置为 softAP+station 共存模式 响应：OK 2） 重启生效 AT+RST 响应：OK 3） 建立server AT+CIPSERVER=1 //默认端口 333 响应：OK 4） PC 连入设备 softAP，PC 作 client 连接设备。 注意，ESP8266 作为server 有超时机制，如果连接建立后，一段时间内无 数据来往，server 会将client 踢掉。请在 PC 工具连上 ESP8266 后建立一个 2s 的循环数据发送，用于保持连接。 7 / 8 Espressif Systems June 27, 2014
    5） 发送数据 AT+CIPSEND=4 // 发送四个字节，字节数可按需任定 >iopd // 输入要发送的四个字节内容，无需回车。 响应：SEND OK 注意，若发送的字节数目超过了指令设定的长度n，则会响应busy，并发 送数据的前 n 个字节，完成后响应SEND OK。 6） 接收数据 +IPD,n:xxxxxxxxxx //接收到的数据长度为 n 个字节，xxxxx为数据内容 注，本文以单连接为例，多连接请参考本文档与“Espressif AT 指令集”类似 使用。 8 / 8 Espressif Systems June 27, 2014
