    电感

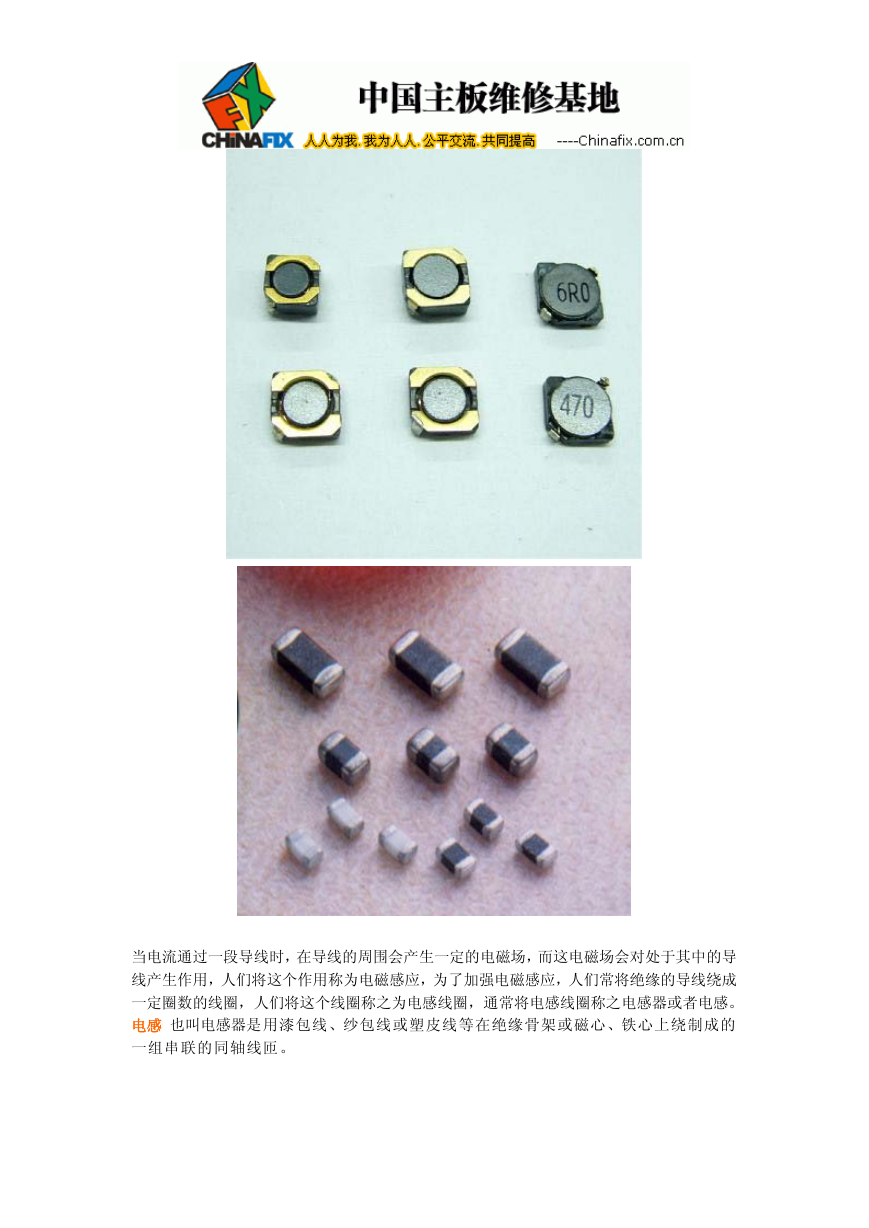

    当电流通过一段导线时，在导线的周围会产生一定的电磁场，而这电磁场会对处于其中的导 线产生作用，人们将这个作用称为电磁感应，为了加强电磁感应，人们常将绝缘的导线绕成 一定圈数的线圈，人们将这个线圈称之为电感线圈，通常将电感线圈称之电感器或者电感。 电感 也叫电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的 一组串联的同轴线匝 。

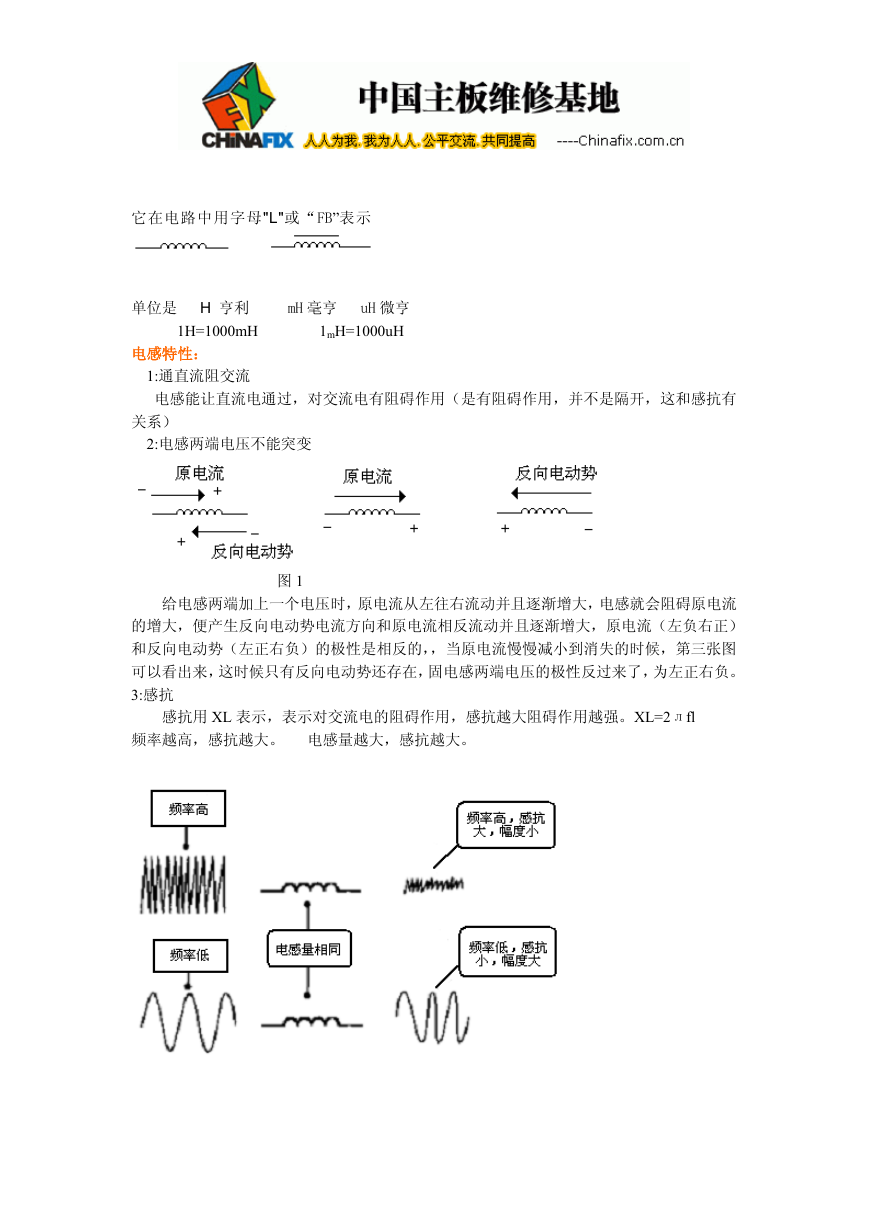

    它在电路中用字母"L"或“FB”表示 单位是 H 亨利 mH 毫亨 uH 微亨 1H=1000mH 1mH=1000uH 电感特性： 1:通直流阻交流 电感能让直流电通过，对交流电有阻碍作用（是有阻碍作用，并不是隔开，这和感抗有 关系） 2:电感两端电压不能突变 图 1 给电感两端加上一个电压时，原电流从左往右流动并且逐渐增大，电感就会阻碍原电流 的增大，便产生反向电动势电流方向和原电流相反流动并且逐渐增大，原电流（左负右正） 和反向电动势（左正右负）的极性是相反的，，当原电流慢慢减小到消失的时候，第三张图 可以看出来，这时候只有反向电动势还存在，固电感两端电压的极性反过来了，为左正右负。 3:感抗 感抗用 XL 表示，表示对交流电的阻碍作用，感抗越大阻碍作用越强。XL=2лfl 频率越高，感抗越大。 电感量越大，感抗越大。

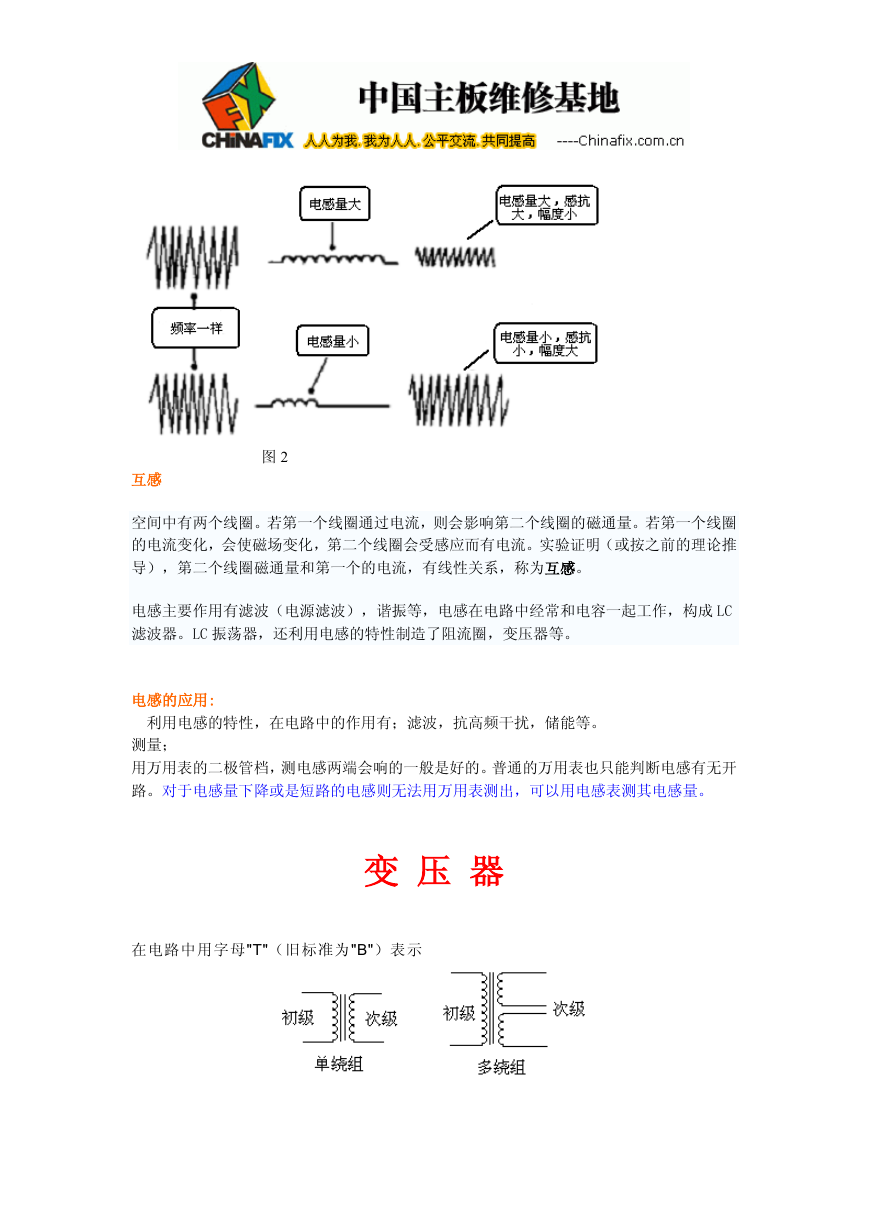

    图 2 互感 空间中有两个线圈。若第一个线圈通过电流，则会影响第二个线圈的磁通量。若第一个线圈 的电流变化，会使磁场变化，第二个线圈会受感应而有电流。实验证明（或按之前的理论推 导），第二个线圈磁通量和第一个的电流，有线性关系，称为互感。 电感主要作用有滤波（电源滤波），谐振等，电感在电路中经常和电容一起工作，构成 LC 滤波器。LC 振荡器，还利用电感的特性制造了阻流圈，变压器等。 电感的应用: 利用电感的特性，在电路中的作用有；滤波，抗高频干扰，储能等。 测量； 用万用表的二极管档，测电感两端会响的一般是好的。普通的万用表也只能判断电感有无开 路。对于电感量下降或是短路的电感则无法用万用表测出，可以用电感表测其电感量。 变 压 器 在电路中用字母"T" （旧标准为"B"）表示

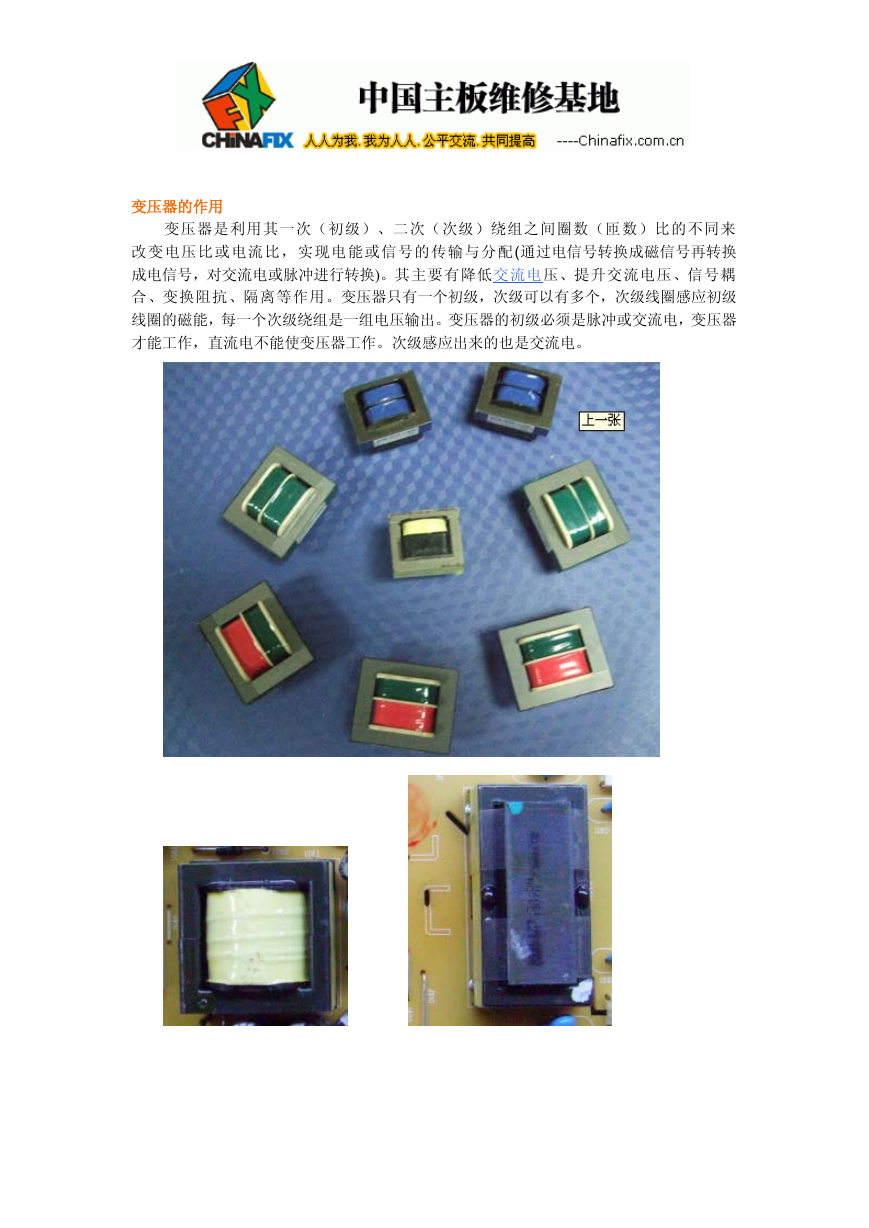

    变压器的作用 变压器是利用其一次（初级）、二次（次级）绕组之间圈数（匝数）比的不同来 改变电压比或电流比，实现电能或信号的传输与分配(通过电信号转换成磁信号再转换 成电信号，对交流电或脉冲进行转换)。其主要有降低交流电压、提升交流电压、信号耦 合、变换阻抗、隔离等作用。变压器只有一个初级，次级可以有多个，次级线圈感应初级 线圈的磁能，每一个次级绕组是一组电压输出。变压器的初级必须是脉冲或交流电，变压器 才能工作，直流电不能使变压器工作。次级感应出来的也是交流电。

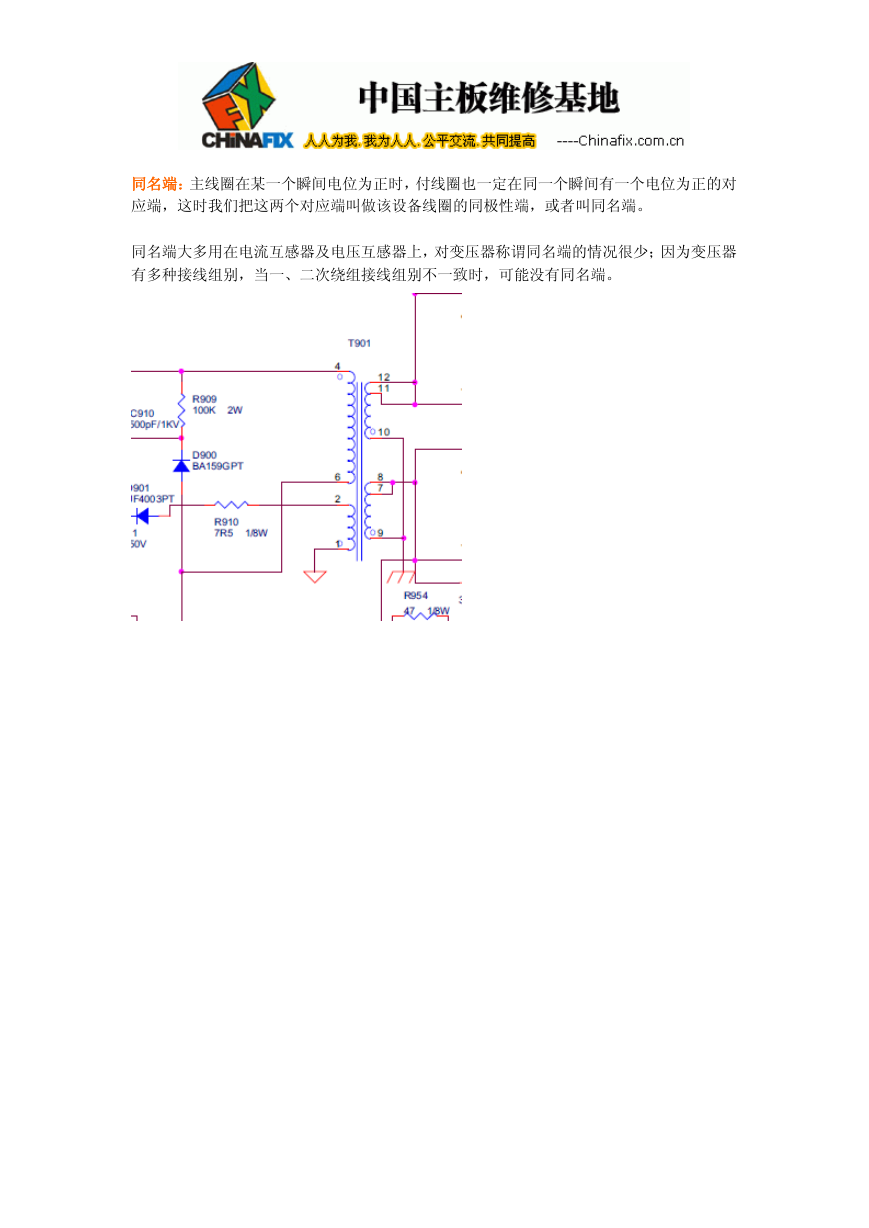

    同名端：主线圈在某一个瞬间电位为正时，付线圈也一定在同一个瞬间有一个电位为正的对 应端，这时我们把这两个对应端叫做该设备线圈的同极性端，或者叫同名端。 同名端大多用在电流互感器及电压互感器上，对变压器称谓同名端的情况很少；因为变压器 有多种接线组别，当一、二次绕组接线组别不一致时，可能没有同名端。
