MODBUS协议中译版.pdf

发布时间：2022-04-13 发布人：admin 分类：互联网 资料大小：0.82M 资料格式：pdf 举报 版权申诉
第1页 / 共60页
第2页 / 共60页
第3页 / 共60页
第4页 / 共60页
第5页 / 共60页
第6页 / 共60页
第7页 / 共60页
第8页 / 共60页
资料共60页，剩余部分请下载后查看

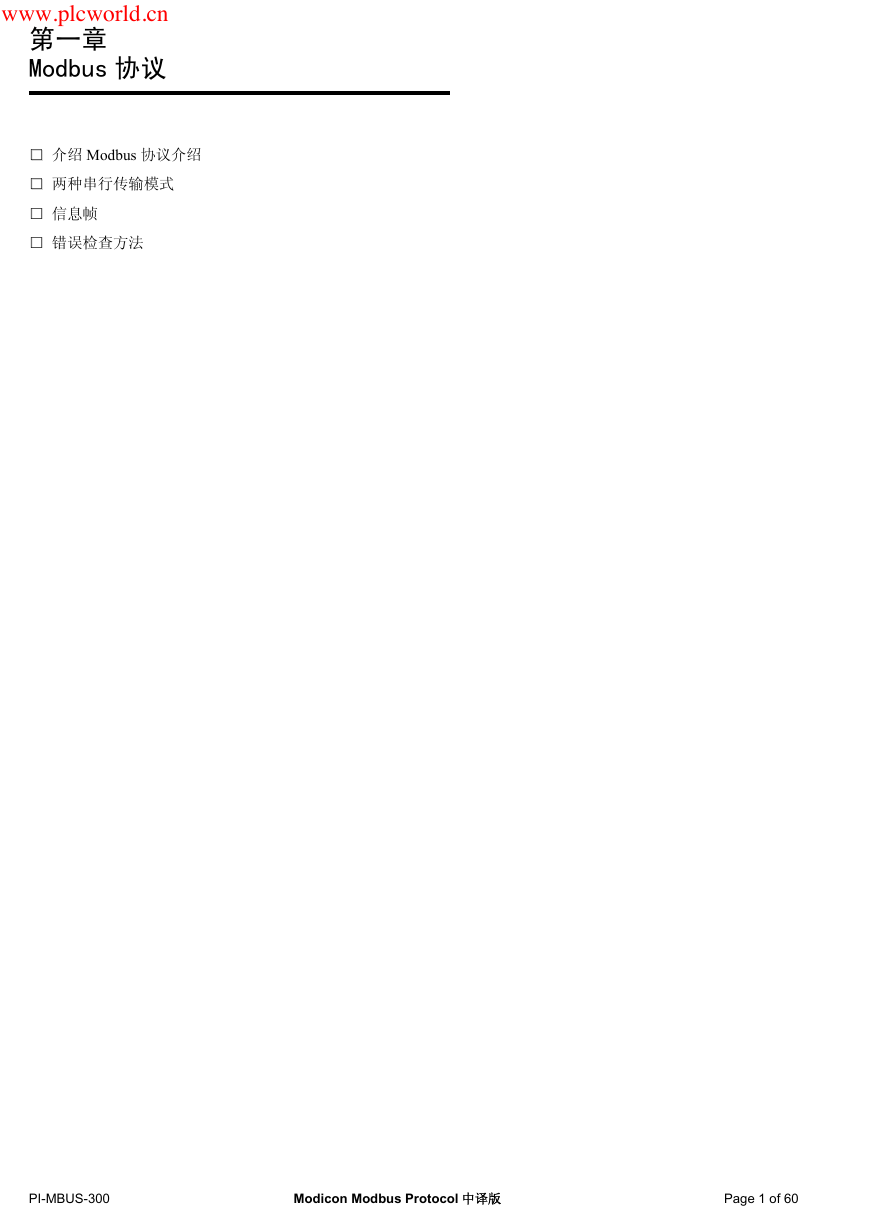

    第一章 Modbus协议

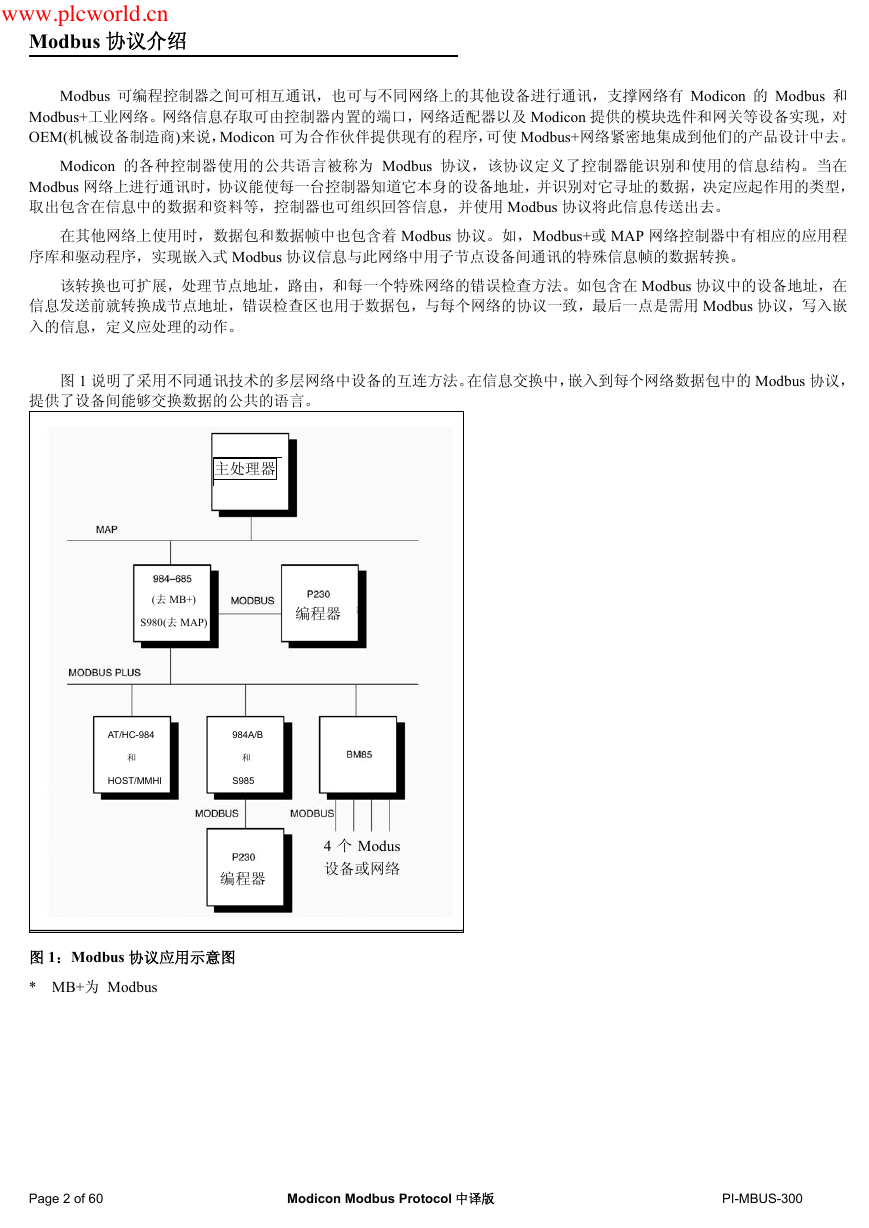

    1. Modbus协议介绍

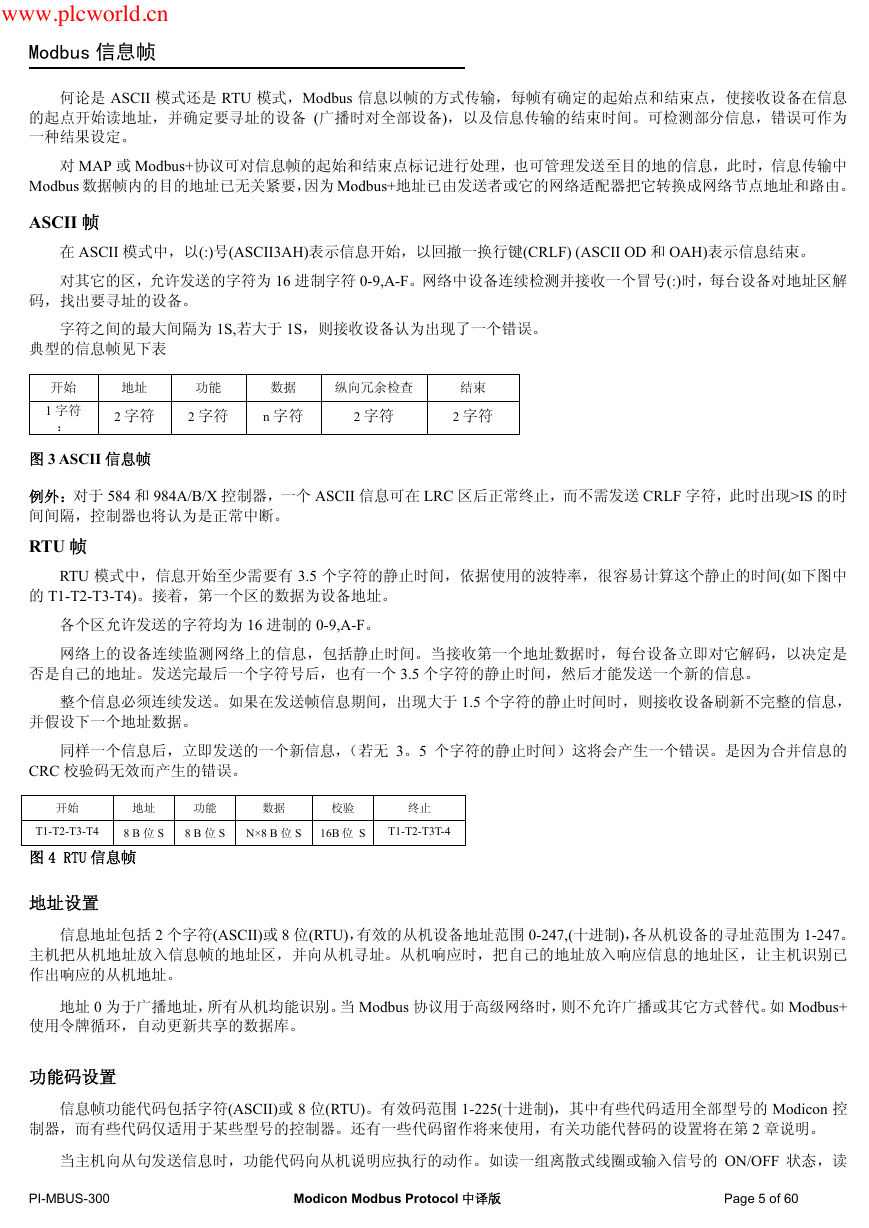

    2. Modbus信息帧

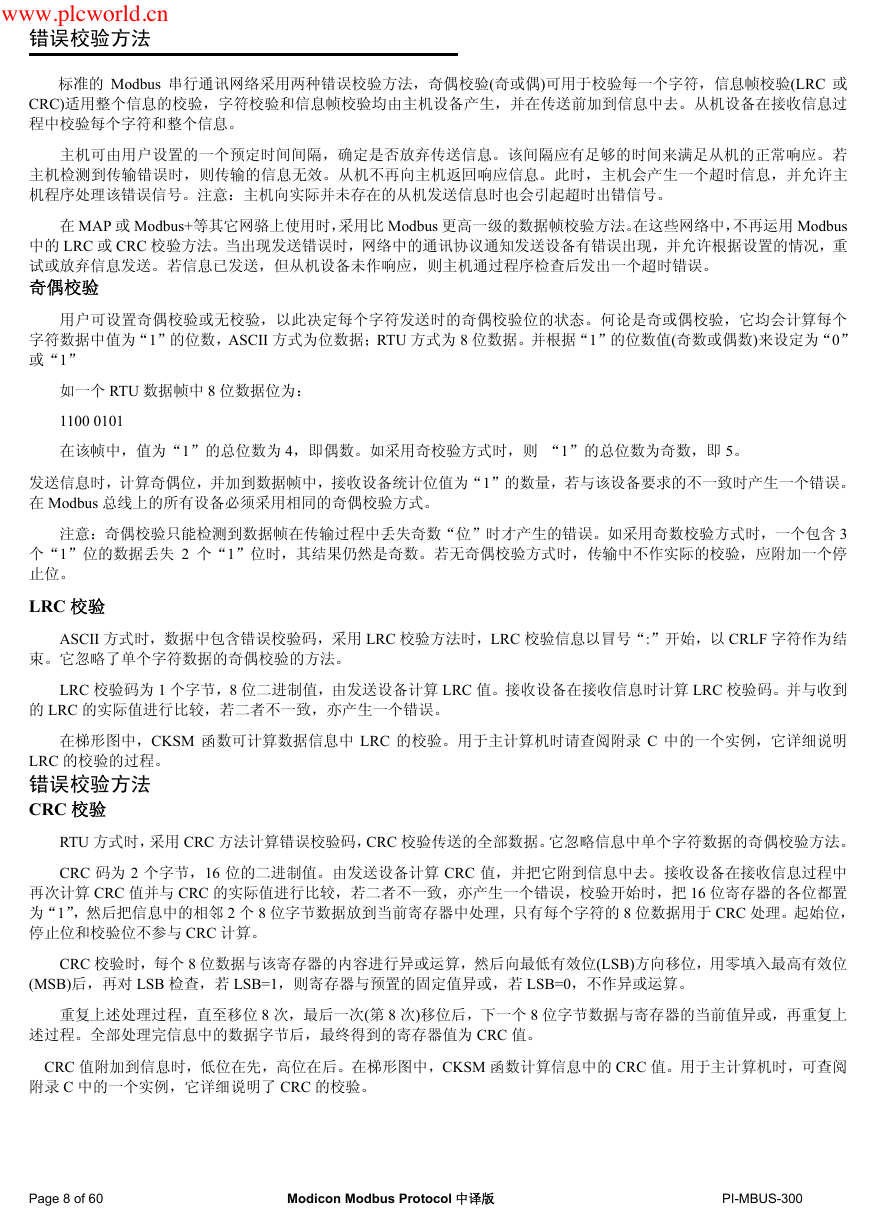

    3. 错误校验方法
    第二章 数据和控制功能
    1. 功能代码格式
    2. 支持的功能代码
    3. 功能代码说明
    01读线圈状态
    02读输入位状态
    03读保持寄存器
    04读输入寄存器
    05强制单个线圈
    06预置单个寄存器
    07读不正常状态
    11(0x0B)取通讯事件计数器
    12(0x0C)读取通讯事件记录
    15(0x0F)强制多个线圈
    16(0x10)预置多个寄存器
    17(0x11)报告从机 ID
    20(0x14)读通用类型寄存器
    21(0x15)写通用类型寄存器
    22(0x16)掩码写入4X类型寄存器
    23(0x17)读/写4X类型寄存器
    24(0x18)读FIFO查询数据
    第三章 诊断子功能代码
    3.1.功能代码08-诊断
    3.2.支持的诊断功能代码
    附录A 不正常响应
    1.不正常响应
    2.不正常代码
    附录B 应用须知
    1.最大查询/响应参数
    2.估算串行处理时序
    3. 584和984A/B/X PLC应用须知
    附录C LRC/CRC校验生成
    1.LRC纵向冗余校验
    2.CRC 循环冗余校验
    3.CRC校验相关解释
