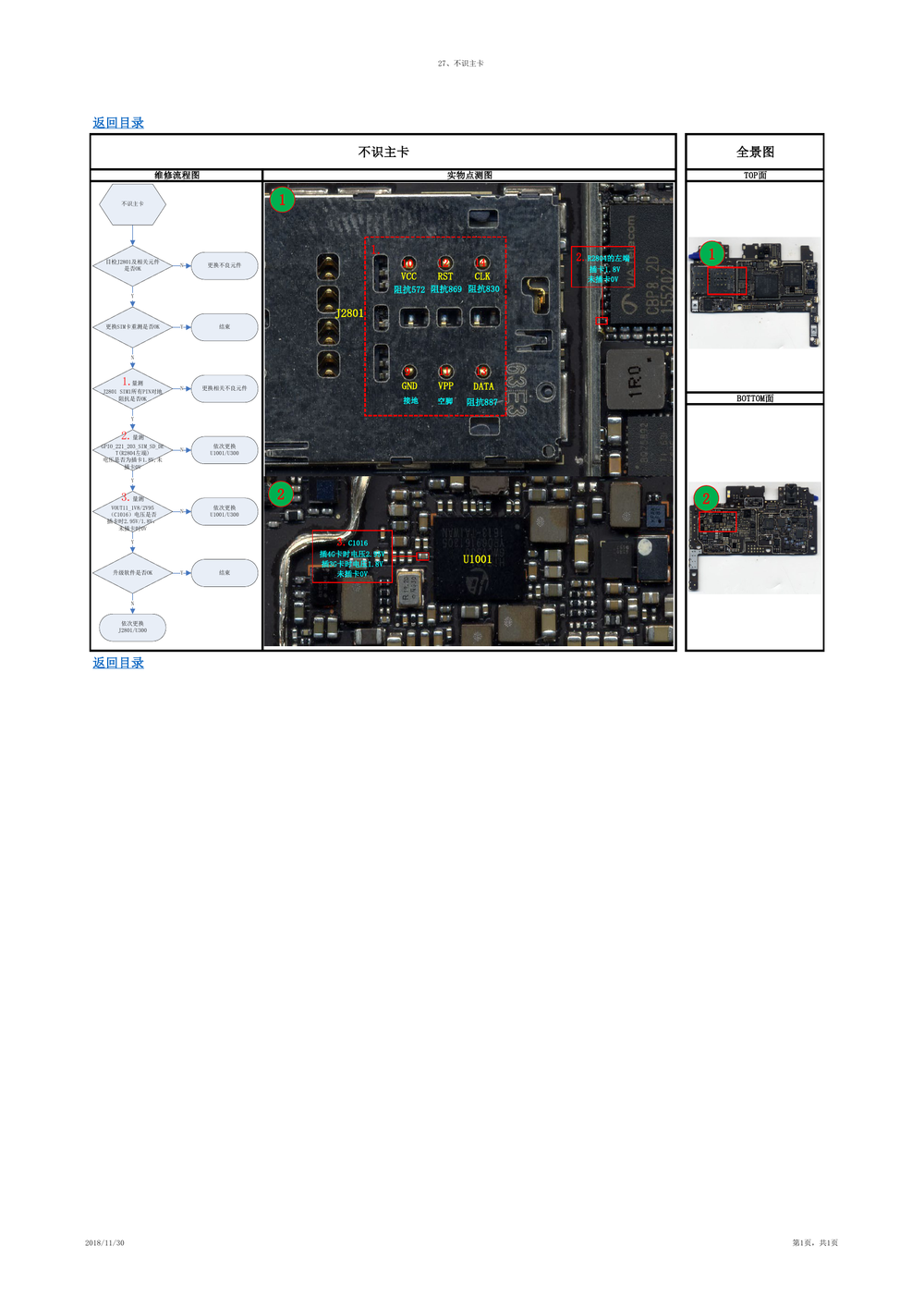

27、不识主卡 返回目录 维修流程图 实物点测图 不识主卡 不识主卡 1 目检J2801及相关元件 是否OK N 更换不良元件 更换SIM卡重测是否OK Y 结束 J2801 1. 10 VCC 12 RST 阻抗572 阻抗869 阻抗830 14 CLK 2.R2804的左端 插卡1.8V 未插卡0V 9 GND 接地 11 VPP 13 DATA 空脚 阻抗887 N 更换相关不良元件 依次更换 U1001/U300 依次更换 U1001/U300 2 Y N Y Y Y N 1.量测 J2801 SIM1所有PIN对地 阻抗是否OK 2.量测 GPIO_221_203_SIM_SD_DE T(R2804左端) 电压是否为插卡1.8V,未 插卡0V 3.量测 VOUT11_1V8/2V95 （C1016）电压是否 插卡时2.95V/1.8V， 未插卡时0V N N Y 依次更换 J2801/U300 返回目录 升级软件是否OK 结束 3.C1016 插4G卡时电压2.95V 插3G卡时电压1.8V 未插卡0V U1001 全景图 TOP面 BOTTOM面 1 2 2018/11/30 第1页，共1页
【资料截图】
【资料目录】
27、不识主卡 返回目录 维修流程图 实物点测图 不识主卡 不识主卡 1 目检J2801及相关元件 是否OK N 更换不良元件 更换SIM卡重测是否OK Y 结束 J2801 1. 10 VCC 12 RST 阻抗572 阻抗869 阻抗830 14 CLK 2.R2804的左端 插卡1.8V 未插卡0V 9 GND 接地 11 VPP 13 DATA 空脚 阻抗887 N 更换相关不良元件 依次更换 U1001/U300 依次更换 U1001/U300 2 Y N Y Y Y N 1.量测 J2801 SIM1所有PIN对地 阻抗是否OK 2.量测 GPIO_221_203_SIM_SD_DE T(R2804左端) 电压是否为插卡1.8V,未 插卡0V 3.量测 VOUT11_1V8/2V95 （C1016）电压是否 插卡时2.95V/1.8V， 未插卡时0V N N Y 依次更换 J2801/U300 返回目录 升级软件是否OK 结束 3.C1016 插4G卡时电压2.95V 插3G卡时电压1.8V 未插卡0V U1001 全景图 TOP面 BOTTOM面 1 2 2018/11/30 第1页，共1页
