CAMRY
电路分册

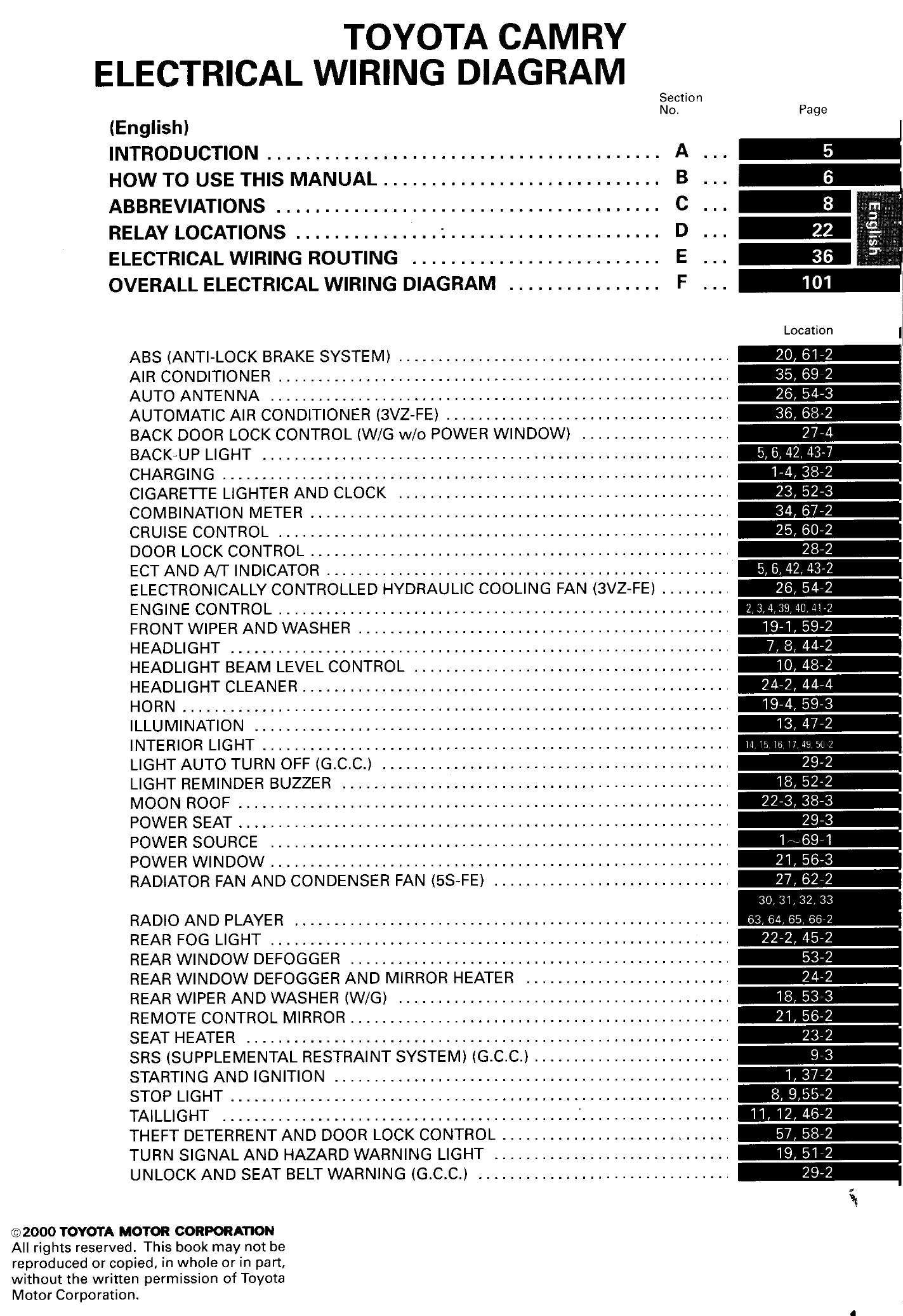

目录
介绍

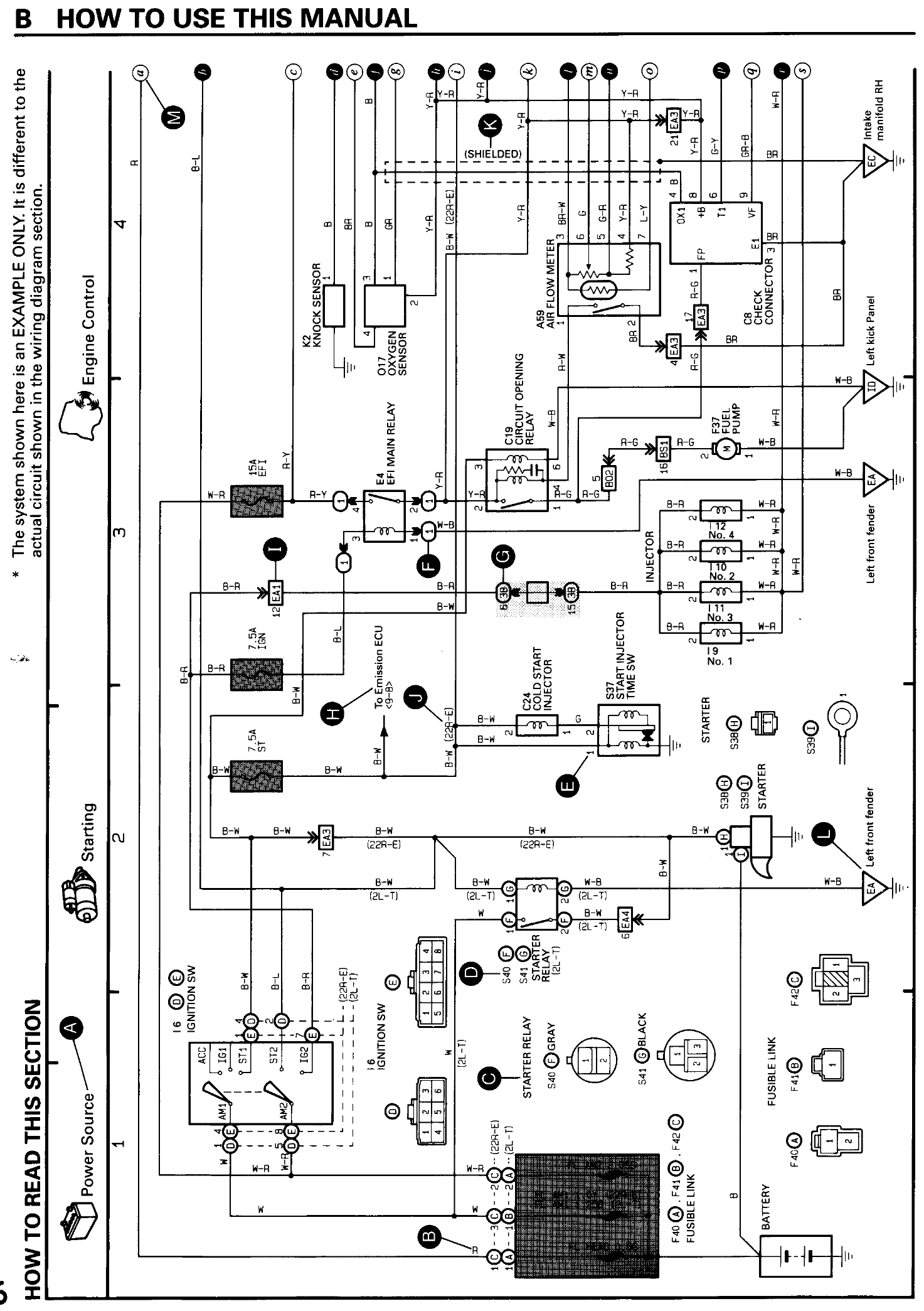

如何使用本手册
1
2
缩写

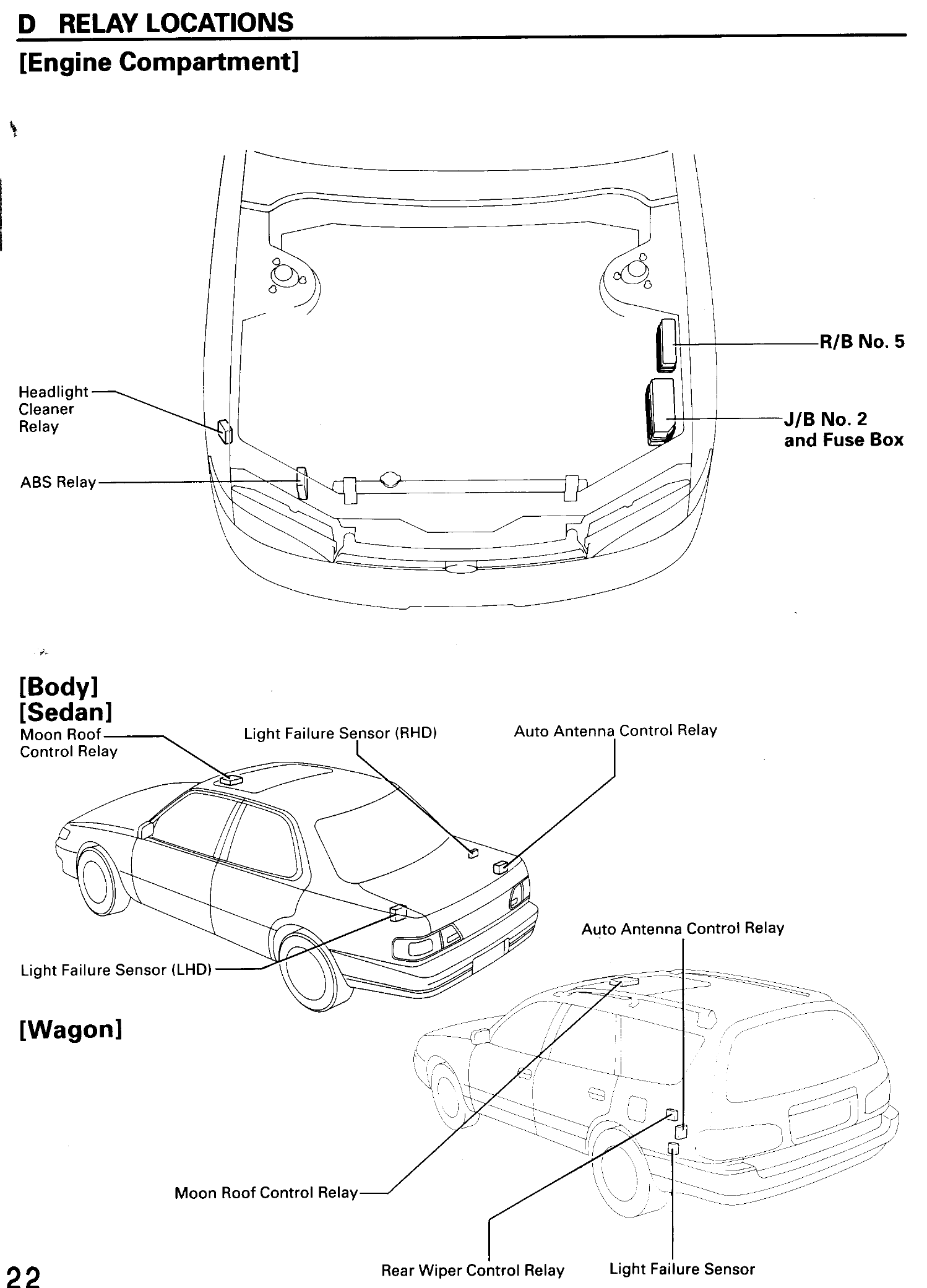

继电器位置
发动机仓
仪表板

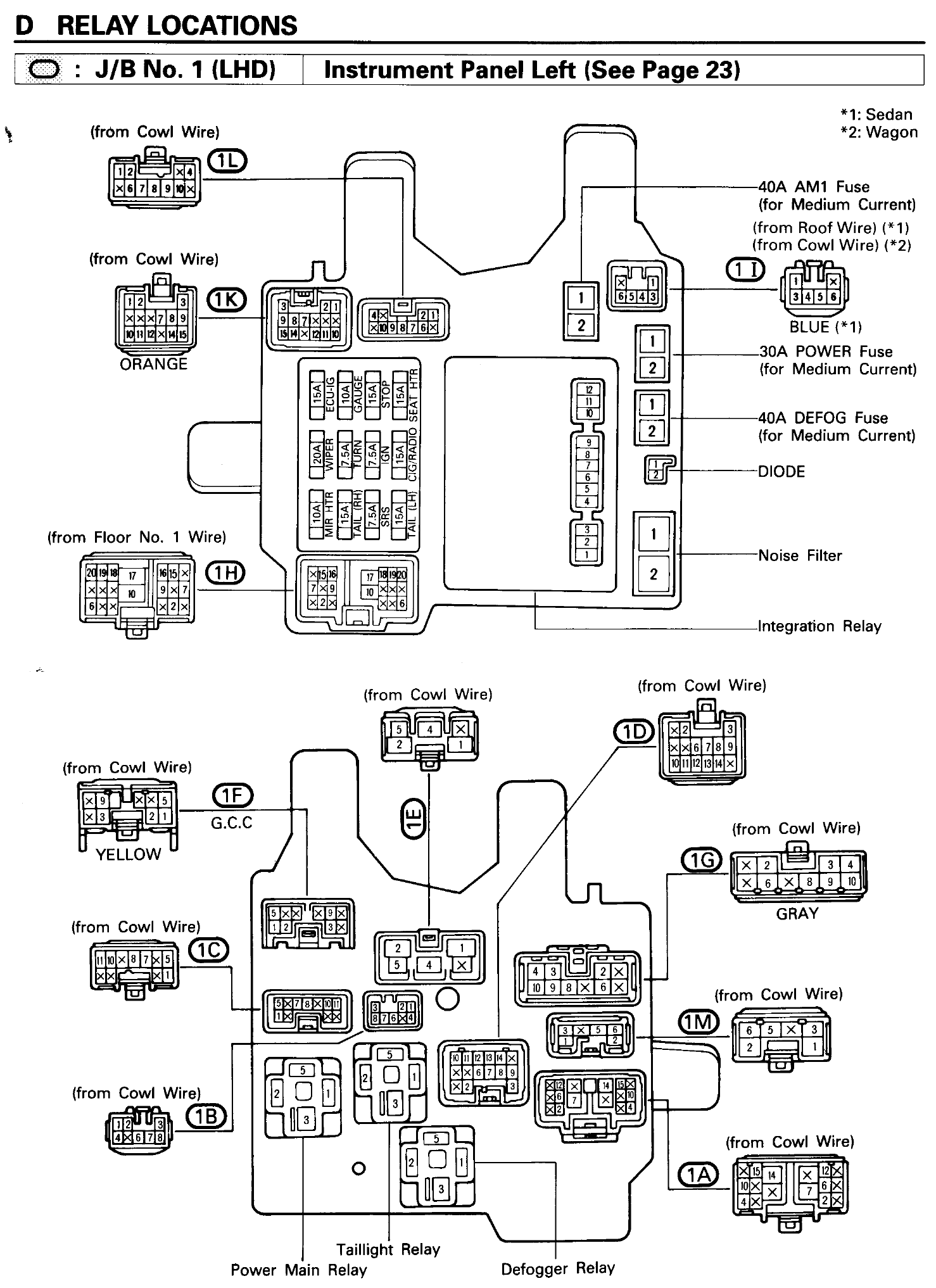

1号接线盒（LHD）
1号接线盒内部电路（LHD）
1号接线盒（RHD）
1号接线盒内部电路（RHD）
2号接线盒
2号接线盒内部电路
3号接线盒
1号继电器盒
保险丝板
4号继电器盒
5号继电器盒
6号继电器盒
线束图
零件位置
LHD
发动机仓零件位置3VZ-FE
发动机仓零件代号
发动机仓零件位置3VZ-FE
发动机仓零件代号
发动机仓零件位置5S-FE
发动机仓零件代号
发动机仓零件位置5S-FE
发动机仓零件代号
仪表板零件位置
仪表板零件代号
仪表板零件
仪表板零件代号
车身零件位置（私家车）
车身零件代号（私家车）
车身零件位置（私家车）
车身零件代号（私家车）
车身零件位置
车身零件代号
车身零件位置
车身零件代号
RHD
发动机仓零件位置3VZ-FE
发动机仓零件代号
发动机仓零件位置3VZ-FE
发动机仓零件代号
发动机仓零件位置5S-FE
发动机仓零件代号
发动机仓零件位置5S-FE
发动机仓零件代号
仪表板零件位置
仪表板零件代号
仪表板零件位置
仪表板零件代号
车身零件位置（私家车）
车身零件代号（私家车）
车身零件位置（私家车）
车身零件代号（私家车）
车身零件位置
车身零件代号
车身零件位置
车身零件代号
接地点和接插件位置
LHD
发动机仓
接头形状代号
发动机仓
接头形状代号
仪表板
接头形状代号
仪表板
接头形状代号
车身
接头形状代号
车身
接头形状代号
RHD
发动机仓
接头形状代号
发动机仓
接头形状代号
仪表板
接头形状代号
仪表板
接头形状代号
车身
接头形状代号
车身
接头形状代号
电路图
LHD
启动，点火
电源，充电，天窗
发动机控制（3VZ-FE）
发动机控制（5S-FE A/T）
发动机控制（5S-FE M/T）
ECT，A/T指示（3VZ-FE）
倒车灯（3VZ-FE）
ECT，A/T指示（5S-FE）
倒车灯（5S-FE）
大灯及大灯清洗
后雾灯
尾灯
室内位置灯
前照灯光束控制
室内灯（S/D）
室内灯（W/G）
转向及危险信号灯
灯光提示蜂鸣器及点烟器，时钟
后除霜，鱼刮及洗涤（W/G）
散热冷凝器风扇（3VZ-FE）自动天线
刹车灯
后视镜，电动窗
防盗及门锁控制（S/D）
防盗及门锁控制（W/G）
前雨刮，洗涤，喇叭
巡航控制
ABS
散热冷凝器风扇（5S-FE）
收音机（S/D 6扬声器）
收音机（W/G 8扬声器）
收音机（S/D 4扬声器）
收音机（W/G 6扬声器）
仪表
自动空调（3VZ-FE）
空调
RHD
电源，启动，点火，充电
发动机控制（3VZ-FE）
1
2
发动机控制（5S-FE A/T）
1
2
发动机控制（5S-FE M/T）
1
2
ECT A/T 指示（3VZ-FE）
1
2
倒车灯（3VZ-FE）
ECT A/T 指示（5S-FE）
1
2
倒车灯（5S-FE）
前照灯（W/ ）
前照灯（W/D）
刹车灯（S/D）
刹车灯（W/G）
SRS
大灯光束调节
尾灯（S/D）
尾灯（W/G）
室内位置灯
室内灯（S/D W/ ）
室内灯（W/G W/ ）
室内灯（S/D W/D ）
室内灯（S/D W/D ）
灯光提示蜂鸣器
后雨刮和洗涤
转向，危险信号灯
喇叭
ABS
电动窗
电动后视镜
后雾灯
天窗
点烟器和时钟
座椅加热
后窗后视镜加热
大灯清洁
巡航控制
自动天线
散热冷凝器风扇（3VZ-FE）
散热冷凝器风扇（5S-FE）
后门锁控制
门锁控制
电动座椅
灯光自动转向关
收音机（S/D 6扬声器）
收音机（W/G 8扬声器）
收音机（S/D 4扬声器）
收音机（W/G 6扬声器）
仪表
空调
自动空调（3VZ-FE）
1
2
