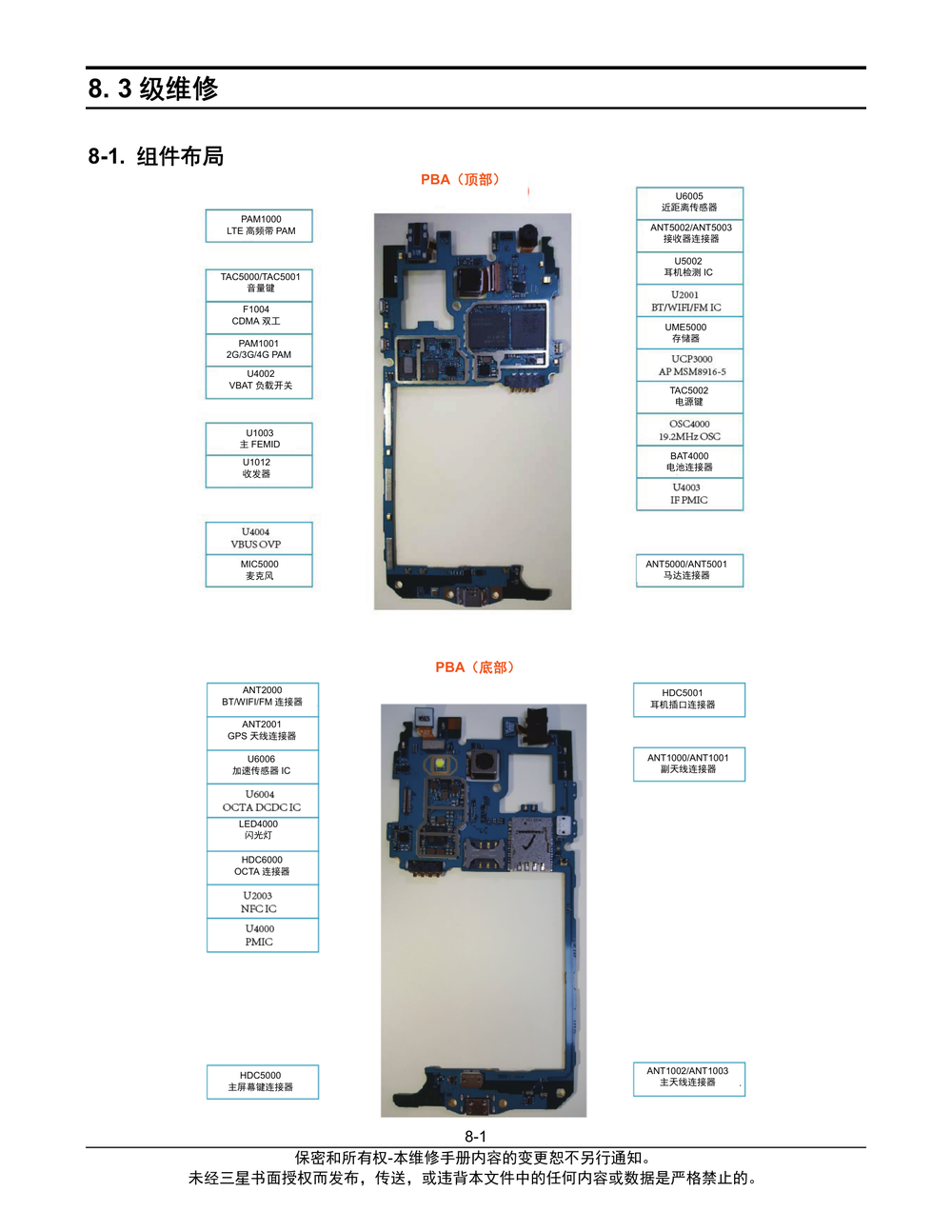

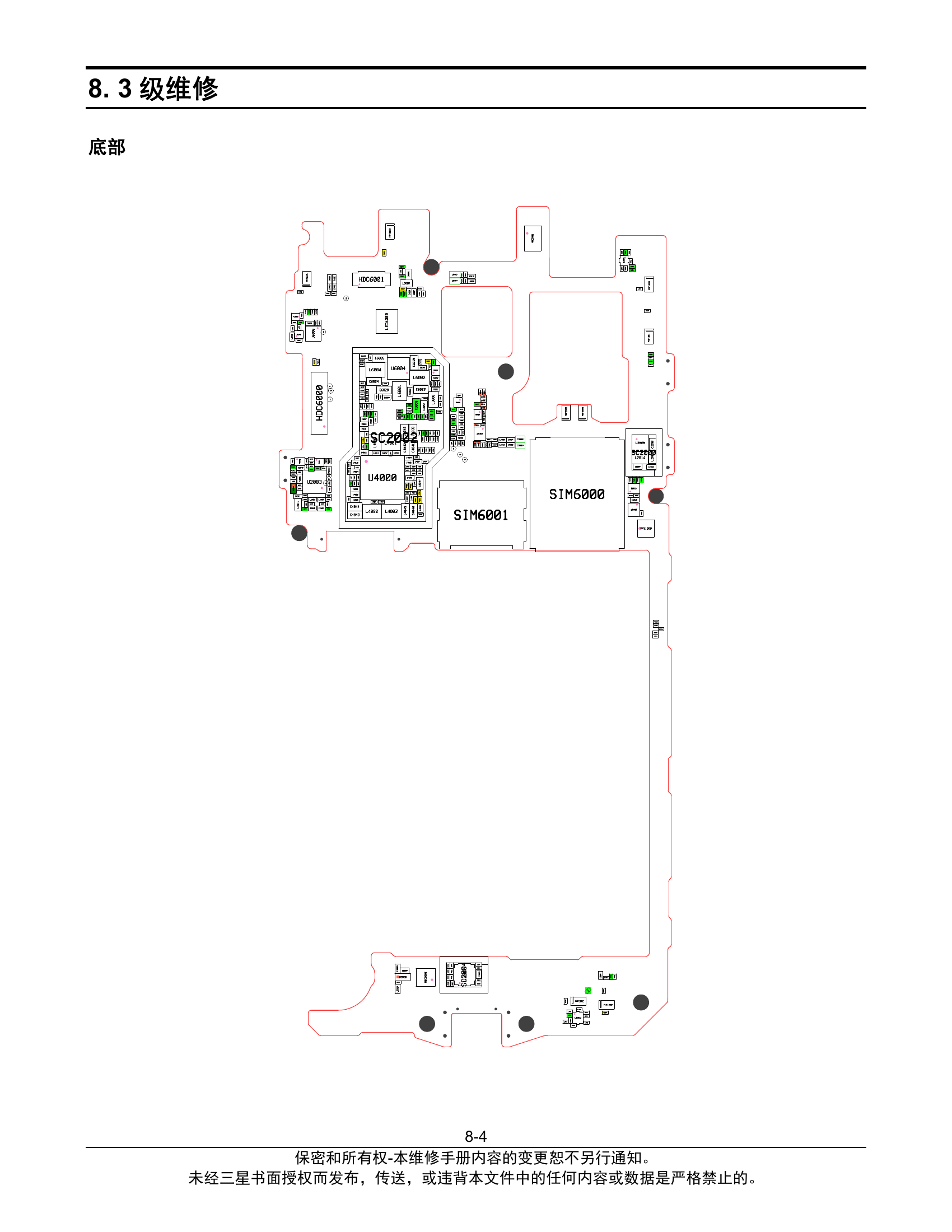

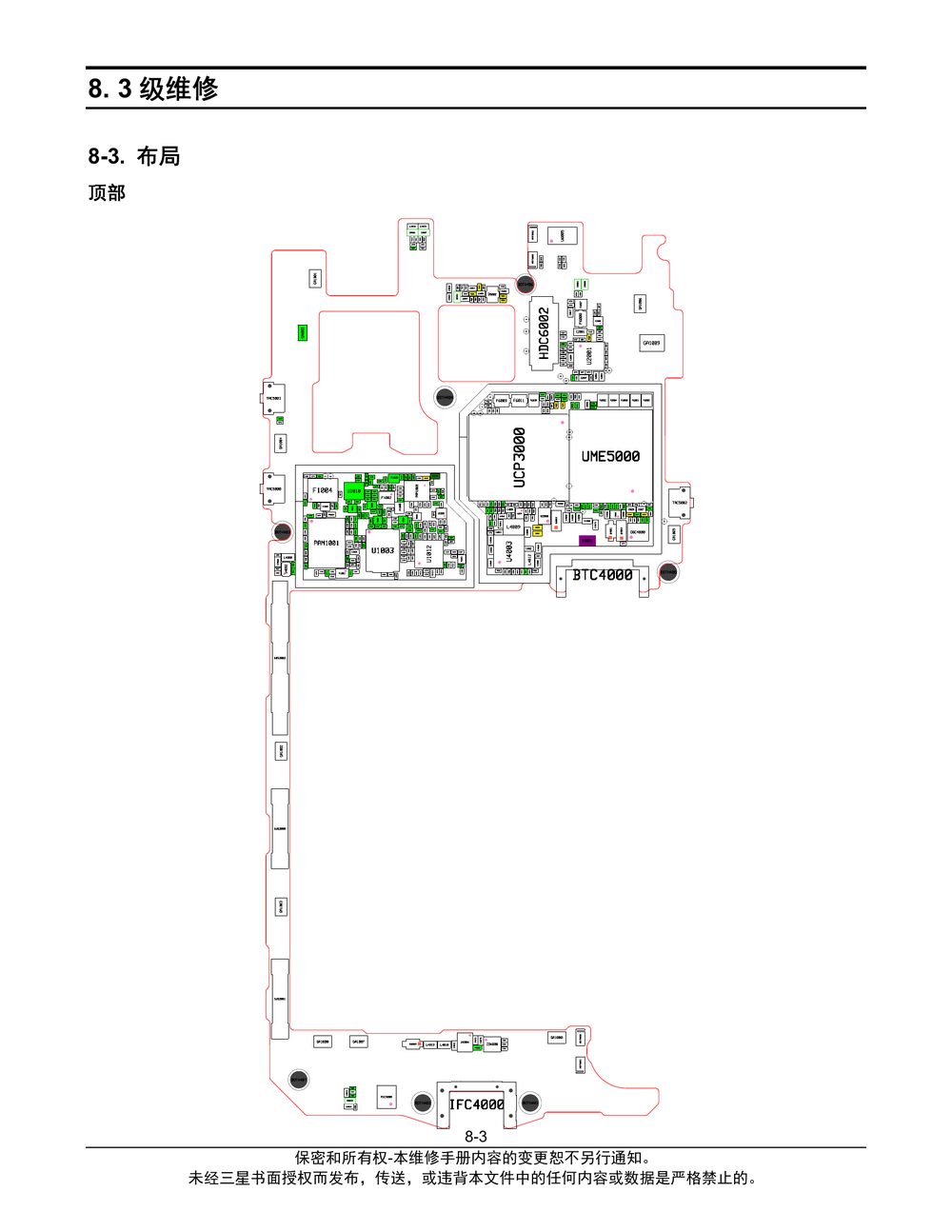

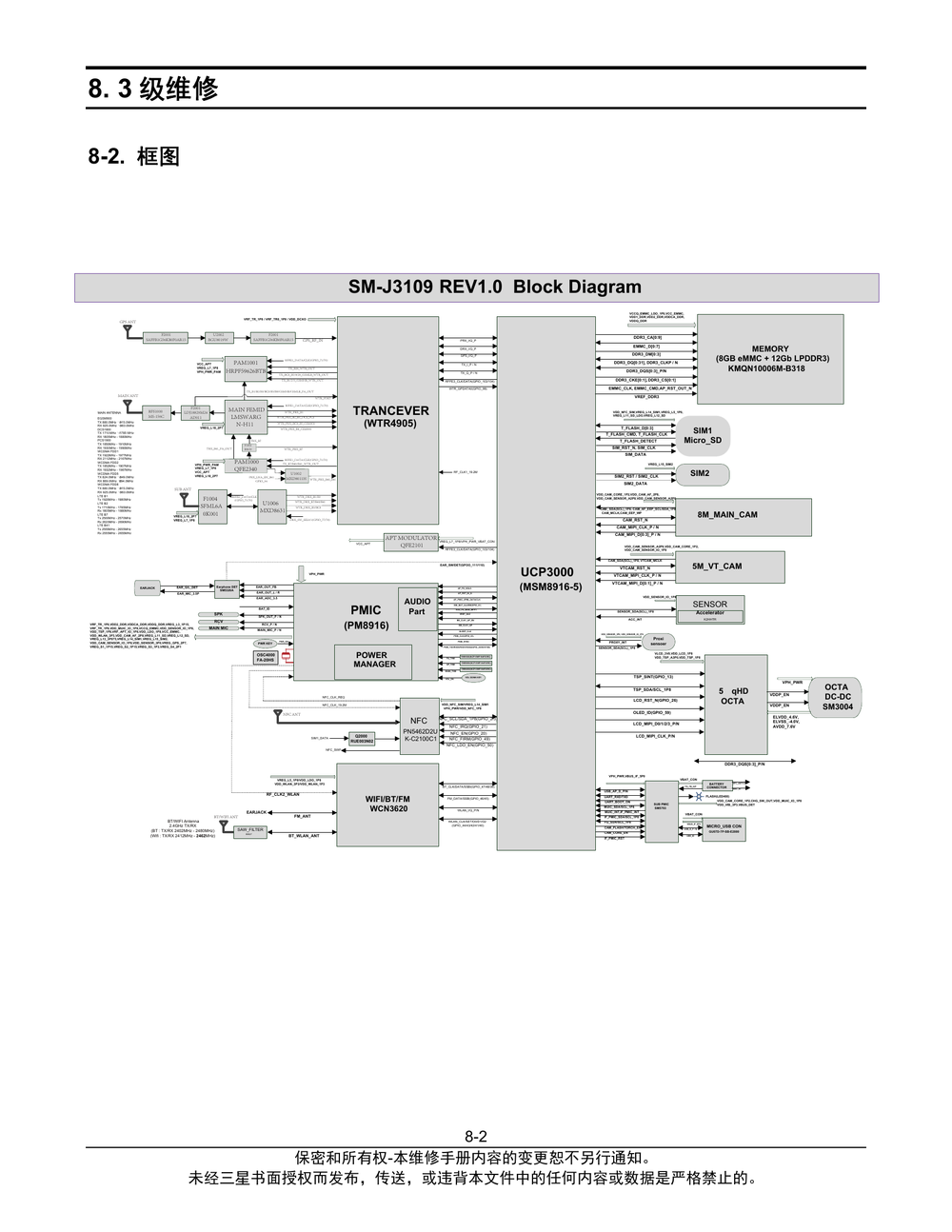

8. 3 级维修 8-1. 组件布局 PBA（顶部） U6005 近距离传感器 ANT5002/ANT5003 接收器连接器 U5002 耳机检测 IC UME5000 存储器 TAC5002 电源键 BAT4000 电池连接器 ANT5000/ANT5001 马达连接器 HDC5001 耳机插口连接器 ANT1000/ANT1001 副天线连接器 PBA（底部） PAM1000 LTE 高频带 PAM TAC5000/TAC5001 音量键 F1004 CDMA 双工 PAM1001 2G/3G/4G PAM U4002 VBAT 负载开关 U1003 主 FEMID U1012 收发器 MIC5000 麦克风 ANT2000 BT/WIFI/FM 连接器 ANT2001 GPS 天线连接器 U6006 加速传感器 IC LED4000 闪光灯 HDC6000 OCTA 连接器 HDC5000 主屏幕键连接器 ANT1002/ANT1003 主天线连接器 8-1 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。
