【资料简介】

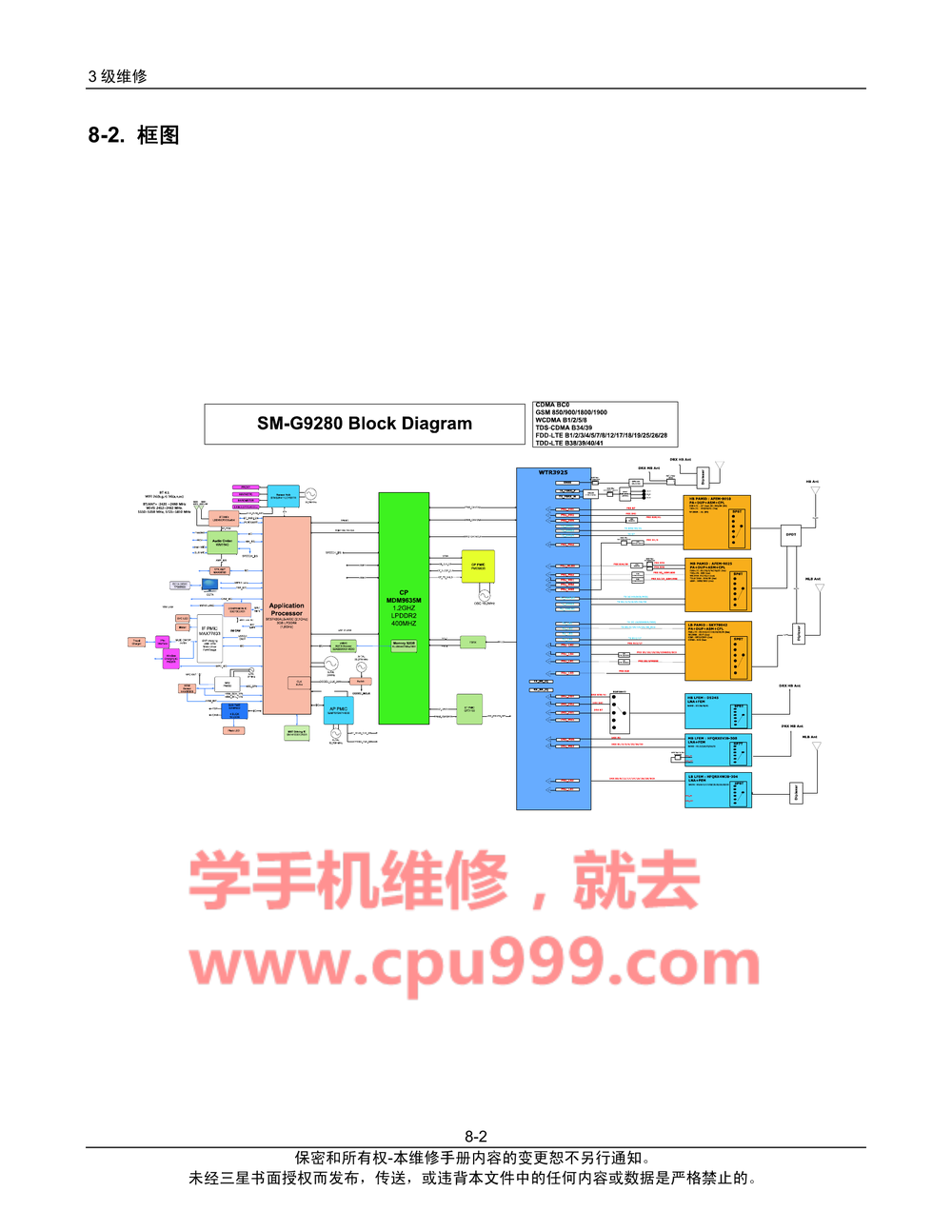

【资料截图】
【资料目录】
8. 3 级维修 8-1. 组件布局 PBA（顶部视图） 3 级维修 ANT2000，2003，2004 天线连接（副天线） U4003 磁传感器 F2000, F2001, F2003 双工器-FEM U4002 传感器中枢 HDC9001 OCTA 连接器 U7004 IF PMIC 充电器 OSC5000 AP 时钟 OSC8000 编码解码器双时钟 U7003 AP 电源管理集成电路 U3000 CP 电源管理集成电路 U8001 扬声器 AMP U2003 射频收发器集成电路 U1019 高波段 PAMiD SIM5002 双 SIM 卡槽 U4006 6-Axis 传感集成电路 U10000 无线充电集成电路 U4004 气压计传感器集成电路 U7002 eMMC BUCK 升压器 PBA（底部视图） ANT4000, 4001, 4005 天线连接 (BT&WiFi 天线) U4008 BT&WiFi 集成电路 U4233 NFC 集成电路 VOL7000, 7001, 7002 音量键连接 U7010 MST 驱动器集成电路 ANT7000, 7001, 7002, 7003 无线充电天线 连接 ANT7006, 7007 MST 天线连接 ANT4003, 4004 NFC 天线连接 U4005 心率传感器 LED7000 闪光灯 HDC8001 接收器连接器 HDC8000 传感器 & 副麦克风连接器 BTC7000 电池连接器 HDC9002 5M 摄像头连接器 MOTP70, MOTN70 马达触点 HDC9000 16M 摄像头连接器 U9002 OCTA DC-DC 集成电路 U7005 副电源管理集成电路 U9000 共同集成电路 UCP500 AP UCP300 CP U2000 ET 调制解调器 U1004 低波段 PAMiD U1009 中波段 PAMiD U8002 编码解码器集成电路 HDC8002 副 IF FPCB 连接器 8-1 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。
【资料截图】
【资料目录】
8. 3 级维修 8-1. 组件布局 PBA（顶部视图） 3 级维修 ANT2000，2003，2004 天线连接（副天线） U4003 磁传感器 F2000, F2001, F2003 双工器-FEM U4002 传感器中枢 HDC9001 OCTA 连接器 U7004 IF PMIC 充电器 OSC5000 AP 时钟 OSC8000 编码解码器双时钟 U7003 AP 电源管理集成电路 U3000 CP 电源管理集成电路 U8001 扬声器 AMP U2003 射频收发器集成电路 U1019 高波段 PAMiD SIM5002 双 SIM 卡槽 U4006 6-Axis 传感集成电路 U10000 无线充电集成电路 U4004 气压计传感器集成电路 U7002 eMMC BUCK 升压器 PBA（底部视图） ANT4000, 4001, 4005 天线连接 (BT&WiFi 天线) U4008 BT&WiFi 集成电路 U4233 NFC 集成电路 VOL7000, 7001, 7002 音量键连接 U7010 MST 驱动器集成电路 ANT7000, 7001, 7002, 7003 无线充电天线 连接 ANT7006, 7007 MST 天线连接 ANT4003, 4004 NFC 天线连接 U4005 心率传感器 LED7000 闪光灯 HDC8001 接收器连接器 HDC8000 传感器 & 副麦克风连接器 BTC7000 电池连接器 HDC9002 5M 摄像头连接器 MOTP70, MOTN70 马达触点 HDC9000 16M 摄像头连接器 U9002 OCTA DC-DC 集成电路 U7005 副电源管理集成电路 U9000 共同集成电路 UCP500 AP UCP300 CP U2000 ET 调制解调器 U1004 低波段 PAMiD U1009 中波段 PAMiD U8002 编码解码器集成电路 HDC8002 副 IF FPCB 连接器 8-1 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。
