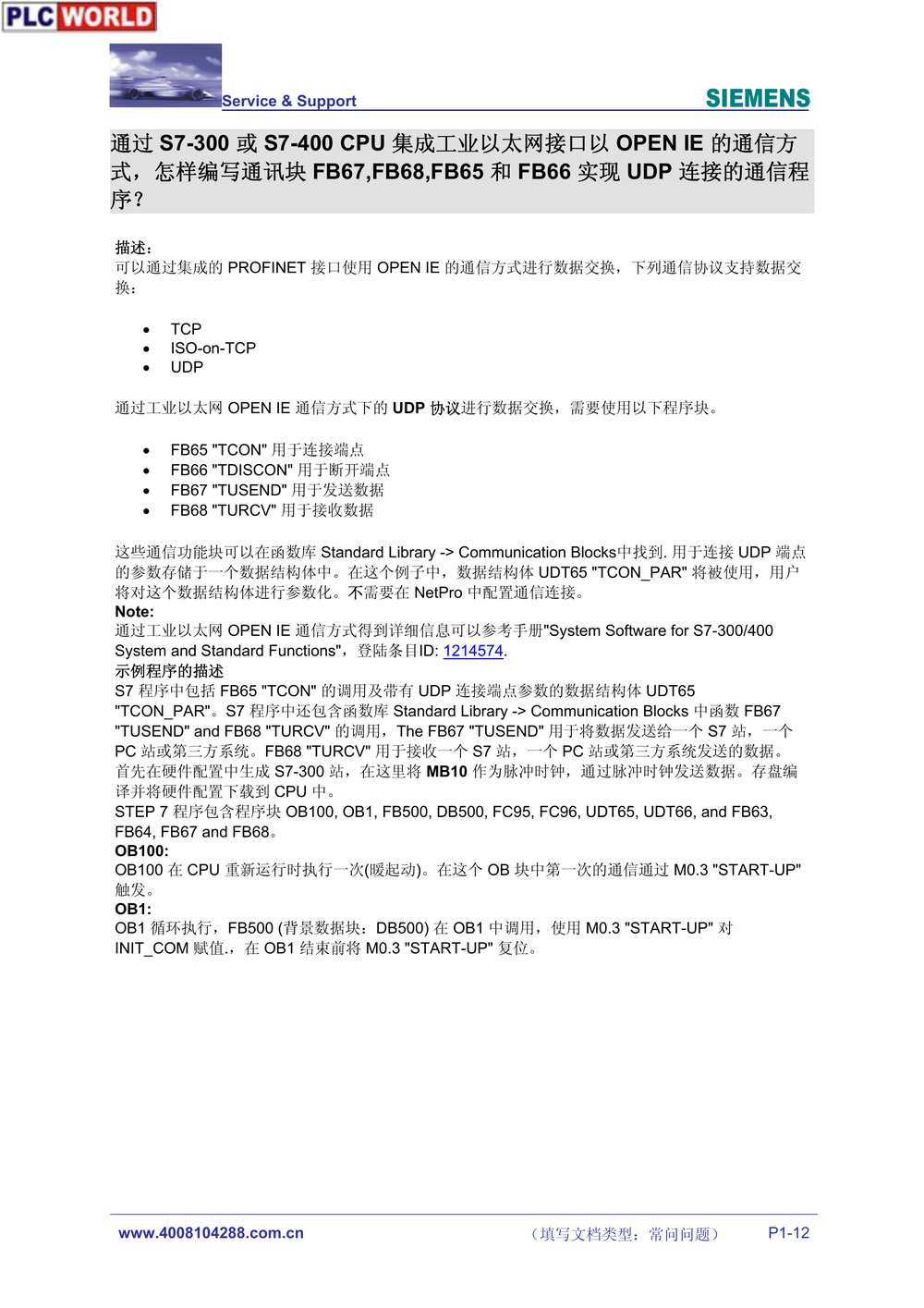

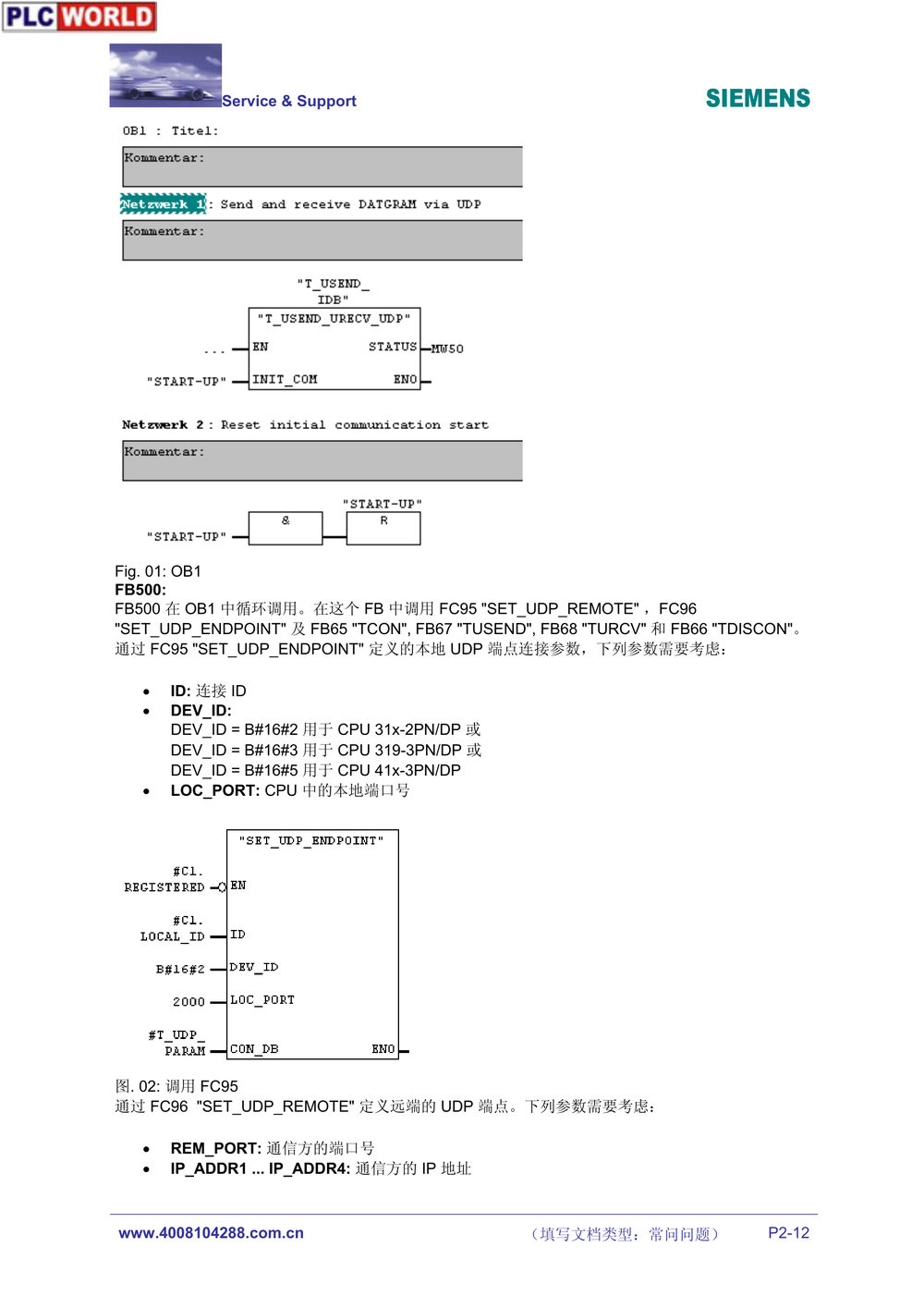

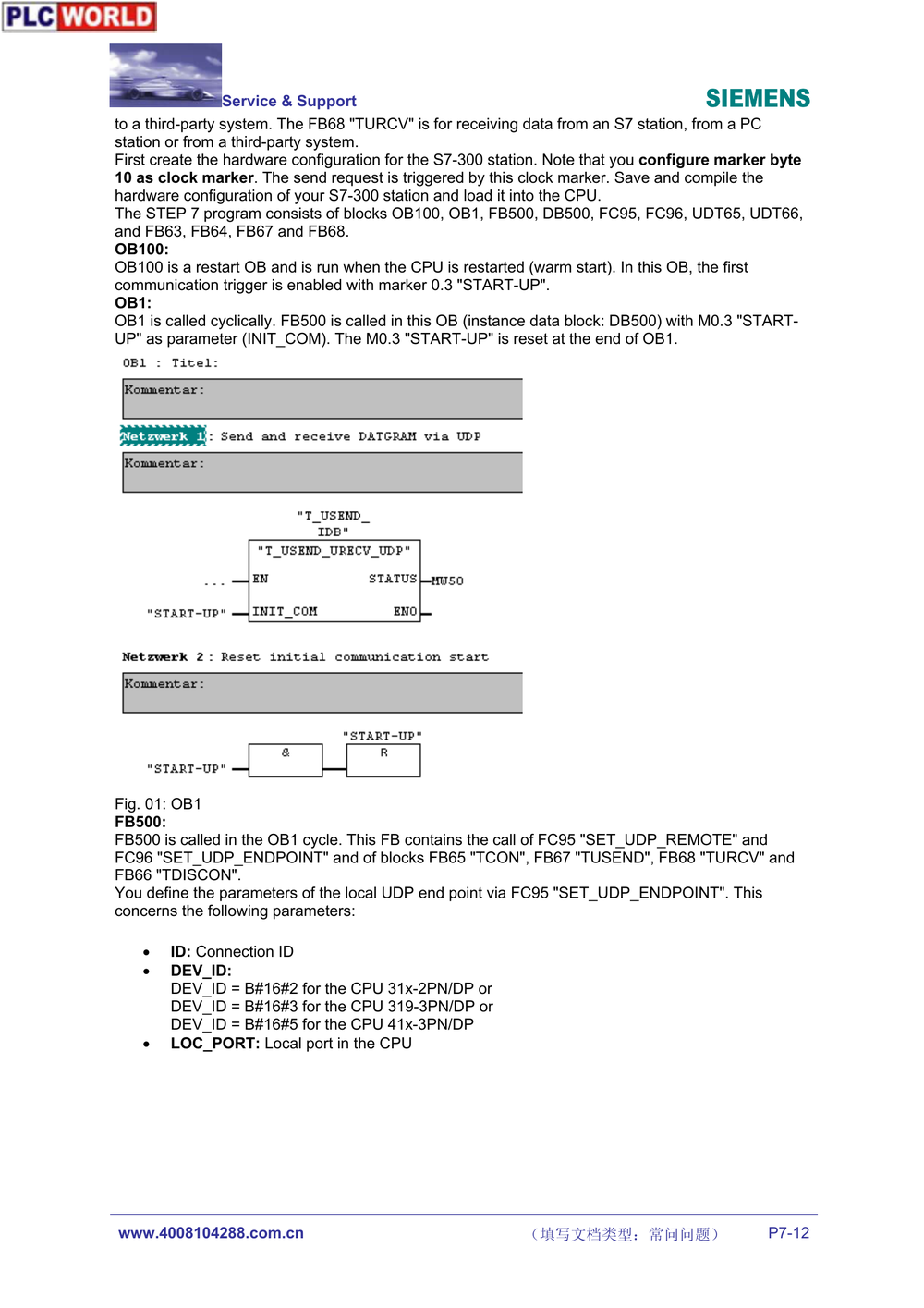

www.plcworld.cn Service & Support 通过 S7-300 或 S7-400 CPU 集成工业以太网接口以 OPEN IE 的通信方 式，怎样编写通讯块 FB67,FB68,FB65 和 FB66 实现 UDP 连接的通信程 序？ 描述： 可以通过集成的 PROFINET 接口使用 OPEN IE 的通信方式进行数据交换，下列通信协议支持数据交 换： • TCP • ISO-on-TCP • UDP 通过工业以太网 OPEN IE 通信方式下的 UDP 协议进行数据交换，需要使用以下程序块。 • FB65 "TCON" 用于连接端点 • FB66 "TDISCON" 用于断开端点 • FB67 "TUSEND" 用于发送数据 • FB68 "TURCV" 用于接收数据 这些通信功能块可以在函数库 Standard Library -> Communication Blocks中找到. 用于连接 UDP 端点 的参数存储于一个数据结构体中。在这个例子中，数据结构体 UDT65 "TCON_PAR" 将被使用，用户 将对这个数据结构体进行参数化。不需要在 NetPro 中配置通信连接。 Note: 通过工业以太网 OPEN IE 通信方式得到详细信息可以参考手册"System Software for S7-300/400 System and Standard Functions"，登陆条目ID: 1214574. 示例程序的描述 S7 程序中包括 FB65 "TCON" 的调用及带有 UDP 连接端点参数的数据结构体 UDT65 "TCON_PAR"。S7 程序中还包含函数库 Standard Library -> Communication Blocks 中函数 FB67 "TUSEND" and FB68 "TURCV" 的调用，The FB67 "TUSEND" 用于将数据发送给一个 S7 站，一个 PC 站或第三方系统。FB68 "TURCV" 用于接收一个 S7 站，一个 PC 站或第三方系统发送的数据。 首先在硬件配置中生成 S7-300 站，在这里将 MB10 作为脉冲时钟，通过脉冲时钟发送数据。存盘编 译并将硬件配置下载到 CPU 中。 STEP 7 程序包含程序块 OB100, OB1, FB500, DB500, FC95, FC96, UDT65, UDT66, and FB63, FB64, FB67 and FB68。 OB100: OB100 在 CPU 重新运行时执行一次(暖起动)。在这个 OB 块中第一次的通信通过 M0.3 "START-UP" 触发。 OB1: OB1 循环执行，FB500 (背景数据块：DB500) 在 OB1 中调用，使用 M0.3 "START-UP" 对 INIT_COM 赋值.，在 OB1 结束前将 M0.3 "START-UP" 复位。 www.4008104288.com.cn （填写文档类型：常问问题） P1-12
