95 小机更换万兆网卡槽位操作方案
“CRM 扩容项目”中需要将原有测试交换机替换为新上的 H3C
7606 交换机,10.223.135.94(测试)、10.223.135.95(测试)、
10.223.224.200(生产)三台小机在同一台物理机上运行,本次替换
交换机需要将 94、95 上的原交换机千兆网卡切换至新交换机的万兆
网卡上,由于 95 上的万兆卡槽位和网卡不匹配,需要调整网卡插槽
位置,须关掉三台小机、物理主机下电后进行调整。
影响范围:停库关机期间,测试系统使用 94、95 数据库的应用
全部不能使用;生产只读库 200 停机,不能从生产库同步数据,数据
库管理员要求停库时间不能超过 1 个小时。
预计操作时间:IBM 工程师预计稳妥操作时间 2 个小时。
操作步骤:
1、 94、95 小机停库,94、95 上删除原有千兆网卡 en4、en5
后,94、95 关机;200 停库,200 关机;物理机下电,拔
掉物理机线缆;
2、 更换 95 网卡槽位, 95 万兆卡在物理机扩展柜 C5 槽位,
与 94 原有千兆卡 C6 互换槽位(物理机主机没有空槽),将
物理机主机及扩展柜从机柜抽出,插拔网卡后互换;
3、 插上物理机线缆,上电,检查硬件状态,优先开启 200 小
机,在 HMC 上将 94 千兆和 95 万兆互换网卡重新分配给
94、95,然后开启 94、95 小机;

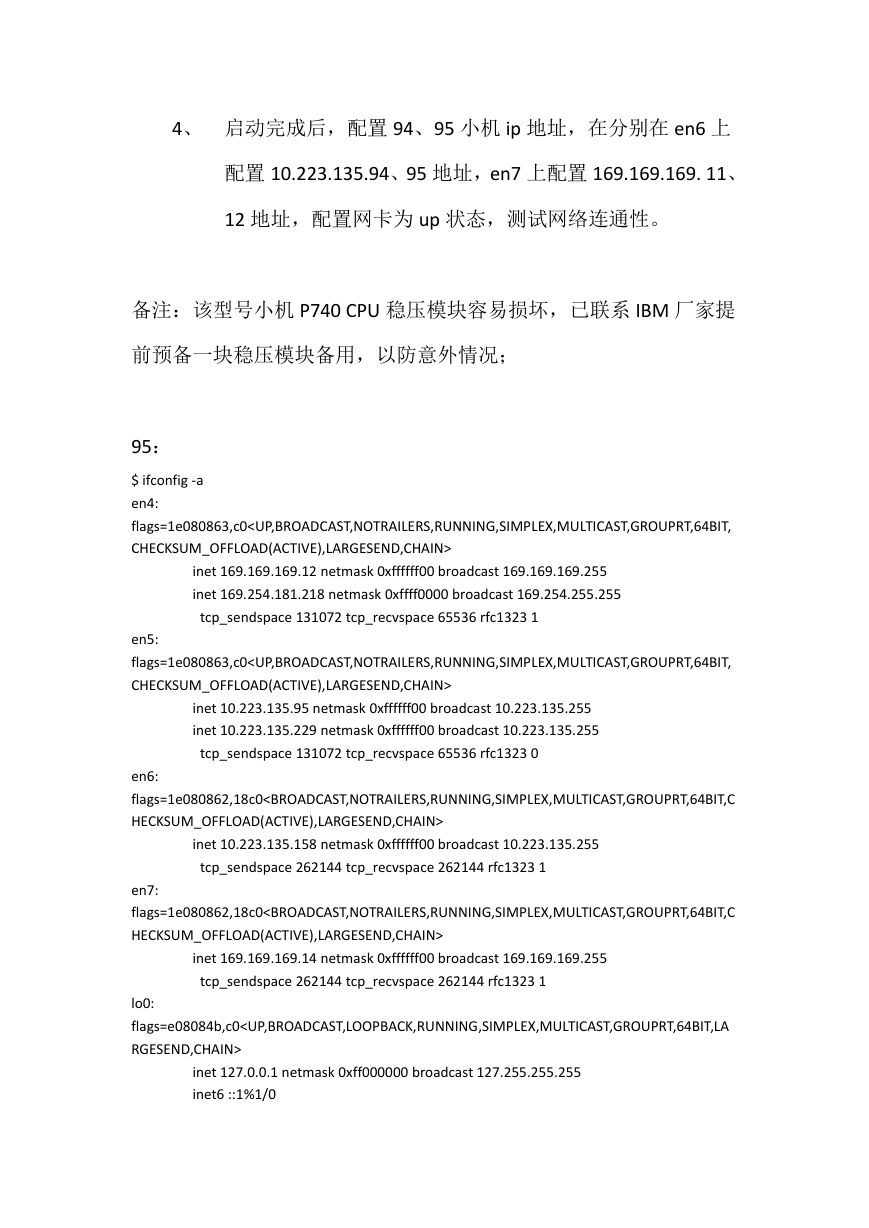

4、 启动完成后,配置 94、95 小机 ip 地址,在分别在 en6 上
配置 10.223.135.94、95 地址,en7 上配置 169.169.169. 11、
12 地址,配置网卡为 up 状态,测试网络连通性。
备注:该型号小机 P740 CPU 稳压模块容易损坏,已联系 IBM 厂家提
前预备一块稳压模块备用,以防意外情况;
95:
$ ifconfig -a
en4:
flags=1e080863,c0
inet 169.169.169.12 netmask 0xffffff00 broadcast 169.169.169.255
inet 169.254.181.218 netmask 0xffff0000 broadcast 169.254.255.255
tcp_sendspace 131072 tcp_recvspace 65536 rfc1323 1
en5:
flags=1e080863,c0
inet 10.223.135.95 netmask 0xffffff00 broadcast 10.223.135.255
inet 10.223.135.229 netmask 0xffffff00 broadcast 10.223.135.255
tcp_sendspace 131072 tcp_recvspace 65536 rfc1323 0
en6:
flags=1e080862,18c0
inet 10.223.135.158 netmask 0xffffff00 broadcast 10.223.135.255
tcp_sendspace 262144 tcp_recvspace 262144 rfc1323 1
en7:
flags=1e080862,18c0
inet 169.169.169.14 netmask 0xffffff00 broadcast 169.169.169.255
tcp_sendspace 262144 tcp_recvspace 262144 rfc1323 1
lo0:
flags=e08084b,c0
inet 127.0.0.1 netmask 0xff000000 broadcast 127.255.255.255
inet6 ::1%1/0
tcp_sendspace 131072 tcp_recvspace 131072 rfc1323 1
$

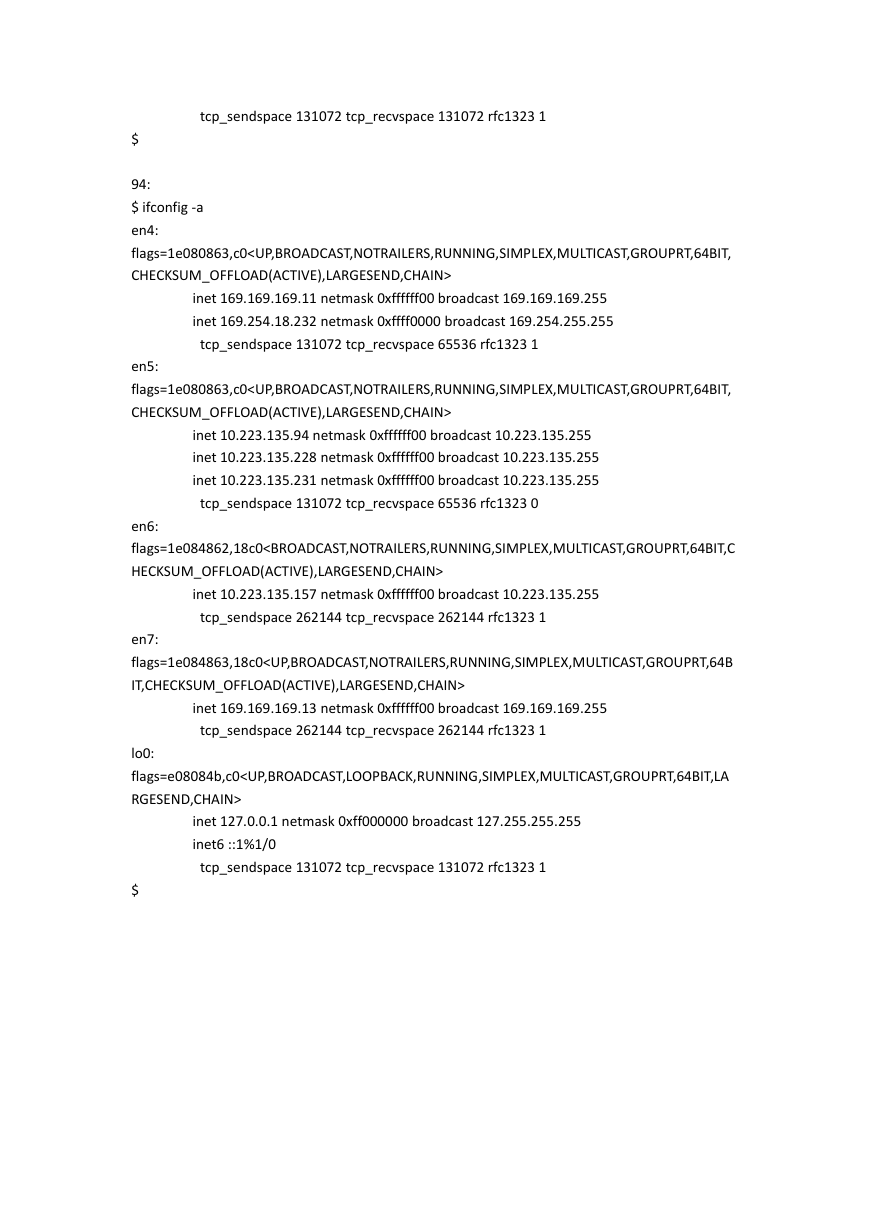

94:
$ ifconfig -a
en4:
flags=1e080863,c0
inet 169.169.169.11 netmask 0xffffff00 broadcast 169.169.169.255
inet 169.254.18.232 netmask 0xffff0000 broadcast 169.254.255.255
tcp_sendspace 131072 tcp_recvspace 65536 rfc1323 1
en5:
flags=1e080863,c0
inet 10.223.135.94 netmask 0xffffff00 broadcast 10.223.135.255
inet 10.223.135.228 netmask 0xffffff00 broadcast 10.223.135.255
inet 10.223.135.231 netmask 0xffffff00 broadcast 10.223.135.255
tcp_sendspace 131072 tcp_recvspace 65536 rfc1323 0
en6:
flags=1e084862,18c0
inet 10.223.135.157 netmask 0xffffff00 broadcast 10.223.135.255
tcp_sendspace 262144 tcp_recvspace 262144 rfc1323 1
en7:
flags=1e084863,18c0
inet 169.169.169.13 netmask 0xffffff00 broadcast 169.169.169.255
tcp_sendspace 262144 tcp_recvspace 262144 rfc1323 1
lo0:
flags=e08084b,c0
inet 127.0.0.1 netmask 0xff000000 broadcast 127.255.255.255
inet6 ::1%1/0
tcp_sendspace 131072 tcp_recvspace 131072 rfc1323 1
$
